BS6346 电缆
应用
这种电缆是用于电源和控制电路, 此电缆的钢丝铠装祈祷很好的保护作用, 因此在工业中很适用于潮湿的地下环境中.
结构
导体实心铝或铜导体, 2类多股圆形或扇形, 遵循BS 6360/IEC 60228.
绝缘PVC(聚氯乙烯)，TI1类
色彩编码 1芯: 棕色
2芯: 棕色或蓝色
3芯: 棕色, 黑色, 灰色
4芯: 蓝色, 棕色, 黑色, 灰色
5芯: 黄绿色, 蓝色, 棕色, 黑色, 灰色
5芯以上:白色线芯加黑色数字标识
填充(可选) PVC或聚丙烯纱
粘贴带(可选) 聚酯带（麦拉）
内护套/ 内衬PVC (聚氯乙烯)
铠装单芯: AWA (铝丝铠装)
多芯: SWA (钢丝或钢带铠装)
外护套PVC(聚氯乙烯)，TM1类
技术参数
额定电压1900/3300V
额定温度-20°C to +60°C
弯曲半径单芯: 10 x 外径
多芯: 8 x 外径
防火IEC60332第一部分, BS4066第一部分
电缆参数

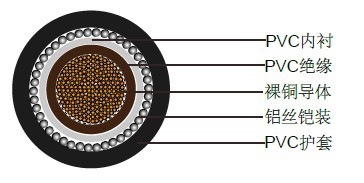

单芯1900/3300V多股铜导体电缆
| 标称导体截面积 | 股数/ 直径 | 标称绝缘厚度 | 标称内衬厚度 | 标称铝丝铠装直径 | 标称护套厚度 | 标称外径 | 标称电缆重量 |
|---|---|---|---|---|---|---|---|
| mm2 | No./mm | mm | mm | mm | mm | mm | kg/mm |
| 1x50 | 19/1.78 | 2.2 | 0.8 | 1.25 | 1.6 | 21.0 | 840 |
| 1x70 | 19/2.14 | 2.2 | 0.8 | 1.25 | 1.6 | 22.8 | 1070 |
| 1x95 | 19/2.52 | 2.2 | 1.0 | 1.6 | 1.7 | 26.0 | 1445 |
| 1x120 | 37/2.03 | 2.2 | 1.0 | 1.6 | 1.7 | 27.7 | 1715 |
| 1x150 | 37/2.25 | 2.2 | 1.0 | 1.6 | 1.8 | 29.4 | 2010 |
| 1x185 | 37/2.52 | 2.2 | 1.0 | 1.6 | 1.8 | 31.3 | 2380 |
| 1x240 | 61/2.25 | 2.2 | 1.0 | 1.6 | 1.9 | 34.1 | 2975 |
| 1x300 | 61/2.52 | 2.4 | 1.0 | 1.6 | 1.9 | 37.0 | 3615 |
| 1x400 | 61/2.85 | 2.6 | 1.2 | 2.0 | 2.1 | 42.0 | 4655 |
| 1x500 | 61/3.20 | 2.8 | 1.2 | 2.0 | 2.1 | 45.6 | 5725 |
| 1x630 | 61/3.65 | 2.8 | 1.2 | 2.0 | 2.2 | 49.7 | 7150 |
| 1x800 | 127/2.85 | 2.8 | 1.4 | 2.5 | 2.4 | 55.8 | 9160 |
| 1x1000 | 127/3.20 | 3.0 | 1.4 | 2.5 | 2.5 | 61.0 | 11400 |

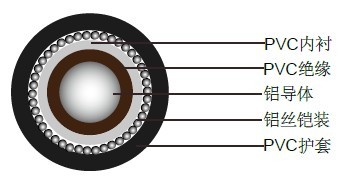

单芯1900/3300V实心铝导体电缆
| 标称导体截面积 | 标称绝缘厚度 | 标称内衬厚度 | 标称铝丝铠装直径 | 标称护套厚度 | 标称外径 | 标称电缆重量 |
|---|---|---|---|---|---|---|
| mm2 | mm | mm | mm | mm | mm | kg/mm |
| 1x50 | 2.2 | 0.8 | 1.25 | 1.6 | 19.8 | 625 |
| 1x70 | 2.2 | 0.8 | 1.25 | 1.6 | 21.3 | 735 |
| 1x95 | 2.2 | 1.0 | 1.6 | 1.7 | 24.3 | 965 |
| 1x120 | 2.2 | 1.0 | 1.6 | 1.7 | 25.6 | 1090 |
| 1x150 | 2.2 | 1.0 | 1.6 | 1.8 | 27.1 | 1250 |
| 1x185 | 2.2 | 1.0 | 1.6 | 1.8 | 28.8 | 1415 |
| 1x240 | 2.2 | 1.0 | 1.6 | 1.9 | 31.2 | 1680 |
| 1x300 | 2.4 | 1.0 | 1.6 | 1.9 | 33.7 | 1935 |
