BS6346 电缆
单芯600/1000V多股圆形铜导体电缆
应用
这些电力电缆和控制电缆用于在低电压安装系统的电力供应 在工业中很适用于地下应用,需要化学和物理保护的环境中(例如炼油厂,
化工厂.......)
结构
导体实心铝或铜导体, 2类多股圆形或扇形, 遵循BS 6360/IEC 60228.
绝缘PVC(聚氯乙烯),TI1类
色彩编码 1芯: 棕色
2芯: 棕色或蓝色
3芯: 棕色, 黑色, 灰色
4芯: 蓝色, 棕色, 黑色, 灰色
5芯: 黄绿色, 蓝色, 棕色, 黑色, 灰色
5芯以上: 白色线芯加黑色数字标识
填充(可选) PVC或聚丙烯纱
粘贴带(可选) 聚酯带(麦拉)
内护套/ 内衬PVC (聚氯乙烯)
铠装单芯: AWA (铝丝铠装)
多芯: SWA (钢丝或钢带铠装)
外护套PVC(聚氯乙烯),TM1类
技术参数
额定电压600/1000V
额定温度-20°C to +60°C
弯曲半径单芯: 10 x 外径
多芯: 8 x 外径
防火IEC60332第一部分, BS4066第一部分
电缆参数

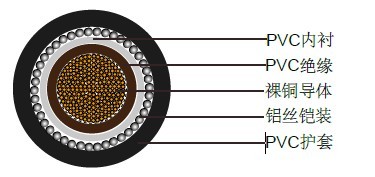

单芯600/1000V多股圆形铜导体电缆
标称导体截面积 | 股数/ 直径 | 标称绝缘厚度 | 标称内衬厚度 | 标称铝丝铠装直径 | 标称护套厚度 | 标称外径 | 标称电缆重量 |
mm2 | No./mm | mm | mm | mm | mm | mm | kg/km |
1x50 | 19/1.78 | 1.4 | 0.8 | 1.25 | 1.5 | 19.1 | 820 |
1x70 | 19/2.14 | 1.4 | 0.8 | 1.25 | 1.6 | 21.1 | 1070 |
1x95 | 19/2.52 | 1.6 | 0.8 | 1.25 | 1.6 | 23.4 | 1390 |
1x120 | 37/2.03 | 1.6 | 1.0 | 1.6 | 1.7 | 26.3 | 1600 |
1x150 | 37/2.25 | 1.8 | 1.0 | 1.6 | 1.7 | 28.3 | 1900 |
1x185 | 37/2.52 | 2.0 | 1.0 | 1.6 | 1.8 | 30.8 | 2450 |
1x240 | 61/2.25 | 2.2 | 1.0 | 1.6 | 1.9 | 34.1 | 3100 |
1x300 | 61/2.52 | 2.4 | 1.0 | 1.6 | 1.9 | 37.0 | 3760 |
1x400 | 61/2.85 | 2.6 | 1.2 | 2.0 | 2.1 | 42.0 | 4850 |
1x500 | 61/3.20 | 2.8 | 1.2 | 2.0 | 2.1 | 45.6 | 5930 |
1x630 | 61/3.65 | 2.8 | 1.2 | 2.0 | 2.2 | 49.7 | 7390 |
1x800 | 127/2.85 | 2.8 | 1.4 | 2.5 | 2.4 | 55.8 | 9400 |
1x1000 | 127/3.20 | 3.0 | 1.4 | 2.5 | 2.5 | 61.0 | 11430 |

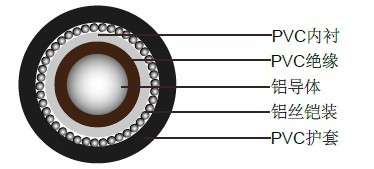

单芯600/1000V实心铝导体电缆
标称导体截面积 |
标称绝缘厚度 |
标称内衬厚度 |
标称铝丝铠装直径 |
铠装带 |
标称护套厚度 |
标称外径 |
标称电缆重量 |
||
---|---|---|---|---|---|---|---|---|---|
厚度 |
宽度 |
铝丝 |
铝带 |
||||||
mm² |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
kg/km |
1x50 |
1.4 |
0.8 |
1.25 |
0.6 |
2.4 |
1.5 |
17.8 |
16.5 |
530 |
1x70 |
1.4 |
0.8 |
1.25 |
0.6 |
2.4 |
1.6 |
19.6 |
18.3 |
650 |
1x95 |
1.6 |
0.8 |
1.25 |
0.6 |
2.4 |
1.6 |
21.7 |
20.4 |
810 |
1x120 |
1.6 |
1 |
1.6 |
0.6 |
2.4 |
1.7 |
24.3 |
22.3 |
960 |
1x150 |
1.8 |
1 |
1.6 |
0.6 |
2.4 |
1.7 |
26.1 |
24.1 |
1115 |
1x185 |
2 |
1 |
1.6 |
1 |
3.6 |
1.8 |
28.3 |
27.1 |
1315 |
1x240 |
2.2 |
1 |
1.6 |
1 |
3.6 |
1.9 |
31.2 |
30 |
1610 |
1x300 |
2.4 |
1 |
1.6 |
1 |
3.6 |
1.9 |
33.7 |
32.5 |
1890 |
