BS5308 电缆
BS5308 第一部分1类 (非铠装电缆)
BS5308第一部分1类 云母带+XLPE绝缘+总屏蔽+LSOH护套
应用
非铠装防火电缆(第一部分1类)通常用于化工和加工工业等存在火灾危险的地方.

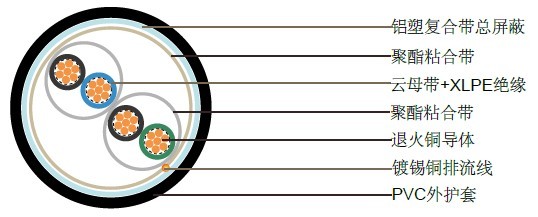

结构
| 导体 | 退火铜或镀锡铜, 2类 |
|---|---|
| 绝缘 | 云母带, XLPE(交联聚乙烯),或PE(聚乙烯) |
| 成对 | 两芯对绞，加小于100mm的隔离带 |
| 线对颜色 | 参照附注里的色彩编码 |
| 粘合带 | 透明的聚合酯带 |
| 总屏蔽 | 铝塑复合屏蔽，金属面向内，紧挨0.5mm²的排流线 |
| 外护套 | LSOH(低烟无卤)护套 阻燃遵循IEC60332-3-22标准 防火遵循IEC60331标准 无卤遵循IEC60754-1标准 低烟遵循IEC61034-1-2标准 |
| 护套颜色 | 黑色/蓝色 |
物理性能和电气性能
工作温度: -20C - + 90C( 固定安装)
0C - +50C(工作中 )
最小弯曲半径: 5 x 外径
| 导体截面积 | mm² | 0.5 | 0.75 | 1.0 | 1.5 | |
|---|---|---|---|---|---|---|
| 导体规格 | No. x mm | 7 x 0.3 | 7 x 0.37 | 7 x 0.43 | 7 x 0.53 | |
| 最大导体电阻 | ohm/km | 39 | 24.5 | 18.1 | 12.1 | |
| 最小绝缘电阻 | Gohm/km | 5 | 5 | 5 | 5 | |
| 1kHz时的电容不平衡值（对：对屏蔽） | pF/250m | 250 | ||||
| 1kHz时的最大互容 （非屏蔽和总屏蔽的电缆，单对和两对除外） | pF/m | 115 | 115 | 115 | 115 | |
| 1kHz时的最大互容（单对屏蔽/总屏蔽电缆包括单对及两对） | pF/m | 75 | 75 | 75 | 75 | |
| 相邻芯数间最大的感应系数/阻 抗比率 | μH/ohm | 25 | 25 | 25 | 40 | |
| 测试电压 | 芯：芯 | V | 1000 | 1000 | 1000 | 1000 |
| 芯：屏蔽 | V | 1000 | 1000 | 1000 | 1000 | |
| 最大额定电压 | V | 300/500 | 300/500 | 300/500 | 300/500 | |
参数表
| 对数 | 导体 股数和直径 | 标称 导体截面积 | 标称 绝缘厚度 | 标称 护套厚度 | 标称 电缆外径 | 标称 电缆重量 |
|---|---|---|---|---|---|---|
| no./mm | mm² | mm | mm | mm | kg/km | |
| 1 | 7/0.43 | 1 | 0.6 | 1.4 | 7.8 | 89 |
| 2 | 7/0.43 | 1 | 0.6 | 1.4 | 9.2 | 121 |
| 5 | 7/0.43 | 1 | 0.6 | 1.4 | 13.9 | 298 |
