BS5308 电缆
ESI 09-6
ESI 09-6 Issue 5多对仪表电缆
应用
此类多对电缆主要用于控制,指示,报警设备的开关及供电。其正常工作电压不超过直流电150V(或交流电110V)。此种电缆若用于遥
感勘测设备中,则需要较大的导体截面积。另外此电缆有总屏蔽铝箔可选。若安装在有水浸,潮湿的环境中,可用聚乙烯替代聚氯乙烯
作为产品的绝缘材料。

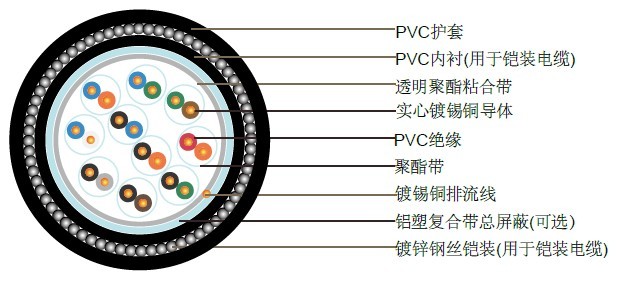

结构
导体 | 实心镀锡退火铜, 尺寸: 遵循BS6360,1/0.9mm(0.64mm²) |
---|---|
绝缘 | PVC(聚氯乙烯), 遵循BS6746标准,类型2 |
成对 | 两芯对绞,加小于100mm的隔离带 |
颜色编码 | 参照附注里的色彩编码 |
粘合带 | 透明的聚合酯带 |
总屏蔽(可选) | 铝塑复合屏蔽,金属面向内,紧挨0.5mm或0.8mm的实心镀锡铜排流线 |
内衬层(用于 铠装类电缆) |
PVC(聚氯乙烯), 遵循BS EN 50363-4-1,TM 1类或6类 |
铠装(用于 铠装类电缆) |
镀锌钢丝铠装 |
外护套 | 黑色PVC (聚氯乙烯),遵循BS EN 50363-4-1,TM 1类或6类 |
物理性能和电气性能
最大导体温度: + 70C
最小弯曲半径: 6 x 外径
最小环境温度: - 20C (仅在导体固定位置安装后)
额定电压 | 150V直流或110V交流 |
---|---|
测试电压 | 导体间2Kv r.m.s., 导体与铠装间5Kv r.m.s. |
最大导体电阻(闭合电路) | 59.34Ohm/km(20C时) |
最小绝缘电阻 | 80MOhm/km 20C时) |
最大互容 | 150Nf/km(1 KHz) |
阻燃标准 | BS 4066-1(IEC 60332-1)或 BS 4066-3(IEC 60332-3) |
参数表
非铠装电缆
对数 | 标称导体直径 | 标称导体截面积 | 标称绝缘厚度 | 标称护套厚度 | 标称最大外径 | 标称电缆重量 |
---|---|---|---|---|---|---|
mm | mm² | mm | mm | mm | Kg/Km | |
非屏蔽电缆 | ||||||
2(Q) | 0.9 | 0.64 | 0.3 | 1.3 | 5.7 | 45 |
5 | 0.9 | 0.64 | 0.3 | 1.4 | 9.4 | 115 |
10 | 0.9 | 0.64 | 0.3 | 1.5 | 13 | 205 |
20 | 0.9 | 0.64 | 0.3 | 1.6 | 16.8 | 380 |
30 | 0.9 | 0.64 | 0.3 | 1.7 | 19.9 | 570 |
50 | 0.9 | 0.64 | 0.3 | 1.9 | 25.4 | 920 |
100 | 0.9 | 0.64 | 0.3 | 2 | 35.5 | 1820 |
屏蔽电缆 | ||||||
2(Q) | 0.9 | 0.64 | 0.3 | 1.3 | 6.2 | 50 |
5 | 0.9 | 0.64 | 0.3 | 1.4 | 9.9 | 125 |
10 | 0.9 | 0.64 | 0.3 | 1.5 | 13.5 | 215 |
20 | 0.9 | 0.64 | 0.3 | 1.6 | 17.3 | 390 |
30 | 0.9 | 0.64 | 0.3 | 1.7 | 20.4 | 580 |
50 | 0.9 | 0.64 | 0.3 | 1.9 | 25.9 | 940 |
100 | 0.9 | 0.64 | 0.3 | 2 | 36 | 1850 |
铠装电缆
对数 | 标称 导体直径 |
标称 绝缘厚度 |
标称 内衬厚度 |
内衬 外直径 |
铠装钢 丝直径 |
标称 护套厚度 |
标称 最大外径 |
标称 电缆重量 |
---|---|---|---|---|---|---|---|---|
mm | mm | mm | mm | mm | mm | mm | Kg/Km | |
非屏蔽电缆 | ||||||||
2(Q) | 0.9 | 0.3 | 0.8 | 5.7 | 0.9 | 1.3 | 10.1 | 200 |
5 | 0.9 | 0.3 | 1 | 9.4 | 0.9 | 1.4 | 14.1 | 370 |
10 | 0.9 | 0.3 | 1.1 | 13 | 1.25 | 1.5 | 18.6 | 610 |
20 | 0.9 | 0.3 | 1.2 | 16.8 | 1.25 | 1.6 | 22.7 | 930 |
30 | 0.9 | 0.3 | 1.4 | 19.9 | 1.6 | 1.7 | 26.7 | 1390 |
50 | 0.9 | 0.3 | 1.6 | 25.4 | 1.6 | 1.9 | 32.6 | 1940 |
100 | 0.9 | 0.3 | 1.9 | 35.5 | 2 | 2 | 44.1 | 3700 |
屏蔽电缆 | ||||||||
2(Q) | 0.9 | 0.3 | 0.8 | 6.2 | 0.9 | 1.3 | 10.6 | 220 |
5 | 0.9 | 0.3 | 1 | 9.9 | 0.9 | 1.4 | 14.6 | 380 |
10 | 0.9 | 0.3 | 1.1 | 13.5 | 1.25 | 1.5 | 19.1 | 630 |
20 | 0.9 | 0.3 | 1.2 | 17.3 | 1.25 | 1.6 | 23.2 | 955 |
30 | 0.9 | 0.3 | 1.4 | 20.4 | 1.6 | 1.7 | 27.2 | 1415 |
50 | 0.9 | 0.3 | 1.6 | 25.9 | 1.6 | 1.9 | 33.1 | 2000 |
100 | 0.9 | 0.3 | 1.9 | 36 | 2 | 2 | 44.6 | 3750 |
