百通等效电缆
多对总屏蔽铠装电缆-百通等效电缆26500
应用
该多对总屏蔽铠装电缆提供了极好的保护,是ACIC铠装电缆,用作仪表电缆。

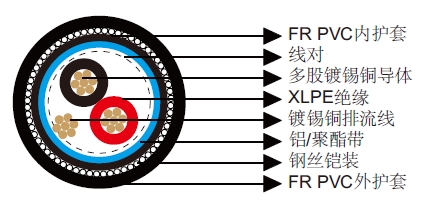

结构
导体:镀锡铜丝。
绝缘:XLPE。
总屏蔽:铝/聚酯带。
排流线:18 AWG(7X26)镀锡铜丝。
内护套:FR PVC。
铠装:钢丝铠装。
外护套:FR PVC。
绝缘颜色:黑, 红。其他颜色可根据要求定制。
电气和机械性能
AWG | 16 | |
---|---|---|
导体结构(数量x导体直径) | 7x24 | |
标称导体直流电阻 @20℃ | Ω/km | 14 |
标称外屏蔽直流电阻 @ 20℃ | Ω/km | 13 |
电压 | V | 300 |
弯曲半径 | 11x外径 | |
工作温度 | ℃ | -40~90 |
尺寸
订购代码 | 对数 | 绝缘厚度 | 护套厚度 | 外径 |
---|---|---|---|---|
mm | mm | mm | ||
BE1126500V SWA | 1 | 0.7 | 1.5 | 13.24±1 |
