多对总屏蔽铠装电缆-百通等效电缆26514

应用

该多对总屏蔽铠装电缆提供了极好的保护，是ACIC铠装电缆，用作仪表电缆。

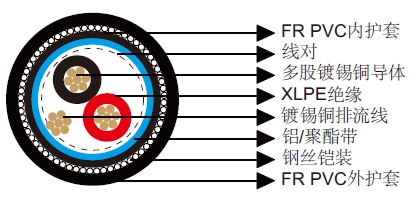

结构

导体：镀锡铜丝。

绝缘：XLPE。

总屏蔽：铝/聚酯带。

排流线：20 AWG (7X28) 镀锡铜丝。

内护套：FR PVC。

铠装：钢丝铠装。

外护套：FR PVC。

绝缘颜色：黑, 红。其他颜色可根据要求定制。

电气和机械性能

AWG		18
导体结构（数量x导体直径）		7x26
标称导体直流电阻 @20℃	Ω/km	22
标称外屏蔽直流电阻 @ 20℃	Ω/km	33
电压	V	300
弯曲半径		12x外径
工作温度	℃	-40~90

尺寸

订购代码	对数	绝缘厚度	护套厚度	外径
		mm	mm	mm
BE1126514V SWA	1	0.7	1.5	12.64±1
