多芯非屏蔽铠装电缆-百通等效电缆28538

应用

该多芯非屏蔽铠装电缆为Type MC型金属包覆电缆。

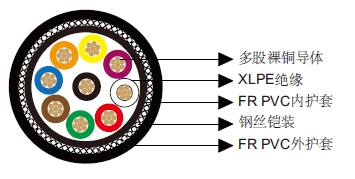

结构

导体：裸铜线。

绝缘：XLPE。

内护套：FR PVC。

铠装：钢丝铠装。

外护套：FR PVC。

绝缘颜色：黑、白、红、绿、棕、蓝、橙、黄、紫。其他颜色可根据要求定制。

电气和机械性能

AWG		12
导体结构（数量x导体直径）		7x20
标称导体直流电阻 @20℃	Ω/km	5
电压	V	600
弯曲半径		13x外径
工作温度	℃	-40~90

尺寸

订购代码	芯数	绝缘厚度	护套厚度	外径
		mm	mm	mm
BE1128538V SWA	9	0.8	1.7	24.82
