多对铝箔总屏蔽&铜丝编织总屏蔽电缆-百通等效电缆8110

应用

该电缆由对绞线绞合成缆，外层为铝箔总屏蔽加铜丝编织总屏蔽。该电缆适合EIA RS-232和EIARS-422应用，用作计算机电缆。

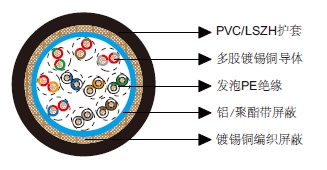

结构

导体：镀锡铜丝。

绝缘：发泡PE。

总屏蔽1：铝/聚酯带。

总屏蔽2：镀锡铜编织，覆盖率65%。

护套：PVC （V型）/LSZH （H型）。

绝缘颜色：白/蓝&蓝/白，白/橙&橙/白，白/绿&绿/白，白/棕&棕/白，白/灰&灰/白，红/蓝&蓝/红，红/橙&橙/红，红/ 绿&绿/红，红/棕&棕

/红，红/灰&灰/红.

电气和机械性能

AWG		24
导体结构		7x0.2
UL类型		2919
最大导体电阻	Ω/km	85
电压	V	30
标称电容 导体之间	pF/m	41
标称电容 导体与屏蔽之间	pF/m	72
弯曲半径		10x外径
工作温度	℃	-30~80

尺寸

订购代码	对数	绝缘厚度	护套厚度	外径
		mm	mm	mm
BE118110V	10	0.4	0.97	12.0
BE118110H	10	0.4	0.97	12.0
