多对分屏蔽和总屏蔽电缆-百通等效电缆8178
应用
该电缆由单独屏蔽的线对绞合成缆,外层为铝箔总屏蔽和铜丝编织总屏蔽。每个单独屏蔽的线对都有一根24AWG的多股镀锡铜排流线。该
电缆适合EIA RS-232和EIA RS-422应用,用作计算机电缆。

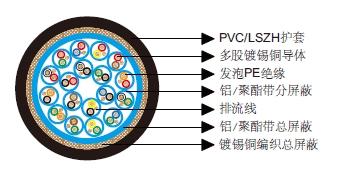

结构
导体:镀锡铜丝。
绝缘:发泡PE。
分屏蔽:铝/聚酯带。
排流线:镀锡铜。
总屏蔽1:铝/聚酯带。
总屏蔽2:镀锡铜编织,覆盖率65%。
护套:PVC (V型)/LSZH (H型)。
绝缘颜色:黑&红,黑&白,黑&绿,黑&蓝,黑&黄,黑&棕,黑&橙,红&白,红&绿,红&蓝,红&黄,红&棕,红&橙,绿&白,绿&蓝,绿&黄,
绿&棕,绿&橙。
电气和机械性能
AWG | 24 | |
---|---|---|
导体结构 | 7x0.2 | |
UL类型 | 2493 | |
最大导体电阻 | Ω/km | 85 |
电压 | V | 300 |
标称电容 导体之间 | pF/m | 41 |
标称电容 导体与屏蔽之间 | pF/m | 72 |
弯曲半径 | 10x外径 | |
工作温度 | ℃ | -40~60 |
尺寸
订购代码 | 对数 | 绝缘厚度 | 护套厚度 | 外径 |
---|---|---|---|---|
mm | mm | mm | ||
BE118178V | 18 | 0.47 | 1.22 | 17.4 |
BE118178H | 18 | 0.47 | 1.22 | 17.4 |
