百通等效电缆
多对铝箔总屏蔽&铜丝编织总屏蔽电缆-百通等效电缆8302
应用
该电缆由对绞线绞合成缆,外层为铝箔总屏蔽加铜丝编织总屏蔽。适用于RS-232和CAD/CAM应用,用作计算机电缆。

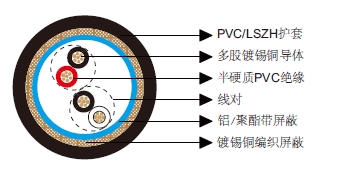

结构
导体:镀锡铜丝。
绝缘:半硬质PVC。
总屏蔽1:铝/聚酯带。
总屏蔽2:镀锡铜编织,覆盖率65%。
护套:PVC (V型)/LSZH (H型)。
绝缘颜色:黑&红,黑&白。
电气和机械性能
AWG | 22 | |
---|---|---|
导体结构 | 7x0.254 | |
UL类型 | 2464 | |
最大导体电阻 | Ω/km | 54.8 |
电压 | V | 300 |
标称电容 导体之间 | pF/m | 131 |
标称电容 导体与屏蔽之间 | pF/m | 236 |
弯曲半径 | 10x外径 | |
工作温度 | ℃ | -30~80 |
尺寸
订购代码 | 对数 | 绝缘厚度 | 护套厚度 | 外径 |
---|---|---|---|---|
mm | mm | mm | ||
BE118302V | 2 | 0.25 | 0.81 | 7.1 |
BE118302H | 2 | 0.25 | 0.81 | 7.1 |
