百通等效电缆
多对铝箔总屏蔽&铜丝编织总屏蔽电缆-百通等效电缆8315
应用
该电缆由对绞线绞合成缆,外层为铝箔总屏蔽加铜丝编织总屏蔽。适用于RS-232和CAD/CAM应用,用作计算机电缆。

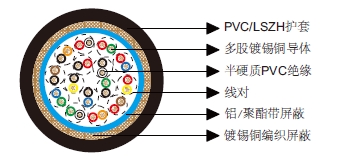

结构
导体:镀锡铜丝。
绝缘:半硬质PVC。
总屏蔽1:铝/聚酯带。
总屏蔽2:镀锡铜编织,覆盖率65%。
护套:PVC (V型)/LSZH (H型)。
绝缘颜色:黑&红,黑&白,黑&绿,黑&蓝,黑&黄,黑&棕,黑&橙,红&白,红&绿,红&蓝,红&黄,红&棕,红&橙,绿&白, 绿&蓝。
电气和机械性能
AWG |
|
22 |
---|---|---|
导体结构 |
|
7x0.254 |
UL类型 |
|
2464 |
最大导体电阻 |
Ω/km |
54.8 |
电压 |
V |
300 |
标称电容 导体之间 |
pF/m |
115 |
标称电容 导体与屏蔽之间 |
pF/m |
207 |
弯曲半径 |
|
10x外径 |
工作温度 |
℃ |
-30~80 |
尺寸
订购代码 |
对数 | 绝缘厚度 | 护套厚度 | 外径 |
---|---|---|---|---|
|
|
mm | mm | mm |
BE118315V | 15 | 0.25 | 0.81 | 12.8 |
BE118315H | 15 | 0.25 | 0.81 | 12.8 |
