多对总屏蔽电缆-百通等效电缆8441

应用

该多对总屏蔽电缆由线对绞合成缆心,外层为铜丝编织总屏蔽。适合作为音频、控制和仪表电缆使用。

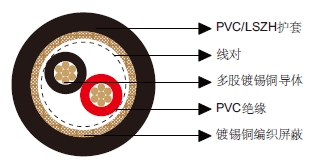

结构

导体:镀锡铜丝。

绝缘:PVC。

分隔:聚酯带。

总屏蔽:镀锡铜编织,覆盖率86%。

护套:PVC (V型)/LSZH (H型)。

绝缘颜色:黑/红。

电气和机械性能

AWG   22
导体结构   7x0.254
UL类型   2095
最大导体电阻 Ω/km 54.8
电压 V 300
标称电容导体之间 pF/m 161
标称电容导体与屏蔽之间 pF/m 282
弯曲半径   10x外径
工作温度 -20~80

尺寸

订购代码 对数 绝缘厚度 护套厚度 外径
    mm mm mm
BE118441V 1 0.38 0.64 4.9
BE118441H 1 0.38 0.64 4.9
