多对总屏蔽电缆-百通等效电缆8762

应用

该多对总屏蔽电缆由线对绞合成缆心，外层为铝/聚酯带，含镀锡铜排流线。适合作为音频、控制和仪表电缆使用。

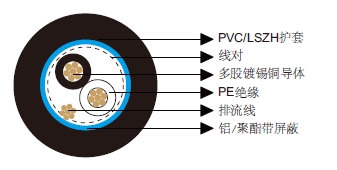

结构

导体：镀锡铜丝。

绝缘：PE。

总屏蔽：铝/聚酯带。

排流线：镀锡铜。

护套：PVC （V型）/LSZH （H型）。

绝缘颜色：黑，透明。

电气和机械性能

AWG		20
导体结构		7x0.32
UL类型		2092
最大导体电阻	Ω/km	34.1
电压	V	300
标称电容导体之间	pF/m	89
标称电容导体与屏蔽之间	pF/m	161
弯曲半径		10x外径
工作温度	℃	-20~60

尺寸

订购代码	对数	绝缘厚度	护套厚度	外径
		mm	mm	mm
BE118762V	1	0.41	0.71	5.2
BE118762H	1	0.41	0.71	5.2
