百通等效电缆
多对分屏蔽电缆-百通等效电缆8765
应用
该电缆由单对屏蔽线绞合成缆。每个单独屏蔽的线对都有一根22AWG的实心镀锡铜排流线。适合作为音频、控制和仪表电缆使用。

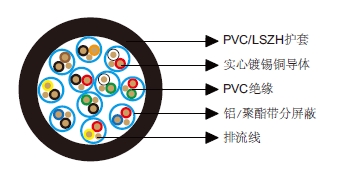

结构
导体:镀锡铜丝。
绝缘:PVC。
分屏蔽:铝/聚酯带。
排流线:实心镀锡铜丝。
护套:PVC (V型)/LSZH (H型)。
绝缘颜色:红&黑,绿&白,黑&绿,黑&蓝,黑&黄,黑&棕,黑&橙,红&白,红&绿,红&蓝,红&黄。
电气和机械性能
AWG | 22 | |
---|---|---|
导体结构 | 实心 | |
UL类型 | 2464 | |
最大导体电阻 | Ω/km | 54.8 |
电压 | V | 300 |
标称电容导体之间 | pF/m | 131 |
标称电容导体与屏蔽之间 | pF/m | 253 |
弯曲半径 | 10x外径 | |
工作温度 | ℃ | -20~80 |
尺寸
订购代码 | 对数 | 绝缘厚度 | 护套厚度 | 外径 |
---|---|---|---|---|
mm | mm | mm | ||
BE118765V | 11 | 0.33 | 1.02 | 11.9 |
BE118765H | 11 | 0.33 | 1.02 | 11.9 |
