百通等效电缆
多芯总屏蔽电缆-百通等效电缆8771
应用
该多芯总屏蔽电缆由单芯绝缘线绞合成缆,外层包裹铝箔/聚酯带,含排流线。适合作为音频、控制和仪表电缆使用。

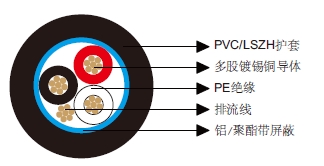

结构
导体:镀锡铜丝。
绝缘:PE。
总屏蔽:铝/聚酯带。
排流线:多股镀锡铜。
护套:PVC (V型)/LSZH (H型)。
绝缘颜色:黑,红,透明。
电气和机械性能
AWG | 22 | |
---|---|---|
导体结构 | 7x0.254 | |
UL 类型 | 2093 | |
最大导体电阻 | Ω/km | 54.8 |
电压 | V | 300 |
标称电容导体之间 | pF/m | 75 |
标称电容导体与屏蔽之间 | pF/m | 135 |
弯曲半径 | 10xOverall Diameter | |
工作温度 | ℃ | -20~60 |
尺寸
订购代码 | 芯数 | 绝缘厚度 | 护套厚度 | 外径 |
---|---|---|---|---|
mm | mm | mm | ||
BE118771V | 3 | 0.41 | 0.84 | 5.1 |
BE118771H | 3 | 0.41 | 0.84 | 5.1 |
