多芯总屏蔽电缆-百通等效电缆8772

应用

该多芯总屏蔽电缆由单芯绝缘线绞合成缆，外层包裹铝箔/聚酯带，含排流线。适合作为音频、控制和仪表电缆使用。

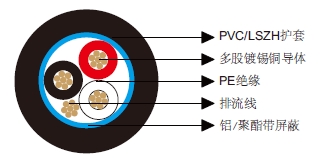

结构

导体：镀锡铜丝。

绝缘：PE。

总屏蔽：铝/聚酯带。

排流线：镀锡铜。

护套：PVC （V型）/LSZH （H型）。

绝缘颜色：黑，红，透明。

电气和机械性能

AWG		20
导体结构		7x0.32
UL 类型		2093
最大导体电阻	Ω/km	34.1
电压	V	300
标称电容导体之间	pF/m	89
标称电容导体与屏蔽之间	pF/m	167
弯曲半径		10xOverall Diameter
工作温度	℃	-20~60

尺寸

订购代码	芯数	绝缘厚度	护套厚度	外径
		mm	mm	mm
BE118772V	3	0.41	0.84	5.5
BE118772H	3	0.41	0.84	5.5
