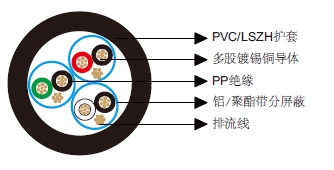

多对分屏蔽电缆-百通等效电缆8777
应用
该电缆由单对屏蔽线绞合成缆。每个单独屏蔽的线对都有一根22AWG的多股镀锡铜排流线。适合作为音频、控制和计算机电缆使用。
结构
导体:镀锡铜丝。
绝缘:PP。
分屏蔽:铝/聚酯带。
排流线:镀锡铜。
护套:PVC (V型)/LSZH (H型)。
绝缘颜色:红&黑,黑&白,黑&绿。
电气和机械性能
AWG | 22 | |
---|---|---|
导体结构 | 7x0.254 | |
UL类型 | 2919 | |
最大导体电阻 | Ω/km | 54.8 |
电压 | V | 30 |
标称电容导体之间 | pF/m | 98 |
标称电容导体与屏蔽之间 | pF/m | 180 |
弯曲半径 | 10xOverall Diameter | |
工作温度 | ℃ | -20~80 |
尺寸
订购代码 | 对数 | 绝缘厚度 | 护套厚度 | 外径 |
---|---|---|---|---|
mm | mm | mm | ||
BE118777V | 3 | 0.25 | 0.86 | 6.9 |
BE118777H | 3 | 0.25 | 0.86 | 6.9 |
