多芯总屏蔽电缆-百通等效电缆9260
应用
该多芯总屏蔽电缆由单芯绝缘线绞合成缆,外包镀锡铜丝编织总屏蔽,适合作为控制电缆使用。

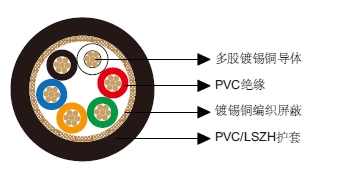

结构
导体:镀锡铜丝。
绝缘:PVC。
总屏蔽:镀锡铜编织,覆盖率85%。
护套:PVC (V型)/LSZH (H型)。
绝缘颜色:黑,白,红,绿,橙,蓝。
电气和机械性能
AWG | 20 | |
---|---|---|
导体结构 | 7x0.32 | |
UL 类型 | 2464 | |
最大导体电阻 | Ω/km | 34.1 |
电压 | V | 300 |
标称电容导体之间 | pF/m | 85 |
标称电容导体与屏蔽之间 | pF/m | 164 |
弯曲半径 | 10xOverall Diameter | |
工作温度 | ℃ | -20~80 |
尺寸
订购代码 | 芯数 | 绝缘厚度 | 护套厚度 | 外径 |
---|---|---|---|---|
mm | mm | mm | ||
BE119260V | 6 | 0.41 | 0.81 | 7.8 |
BE119260H | 6 | 0.41 | 0.81 | 7.8 |
