百通等效电缆

多对总屏蔽电缆-百通等效电缆9315

应用

该多对总屏蔽电缆由线对绞合成缆心，外层为铝/聚酯带，含镀锡铜排流线。适合作为音频、控制和仪表电缆使用。

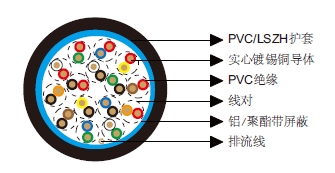

结构

导体：镀锡铜丝。

绝缘：PVC。

总屏蔽：铝/聚酯带。

排流线：镀锡铜。

护套：PVC （V型）/LSZH （H型）。

绝缘颜色：黑/红，黑/白，黑/绿，黑/蓝，黑/黄，黑/棕，黑/橙，红/白，红/绿，红/蓝，红/黄，红/棕，红/橙，绿/白，绿/蓝。

电气和机械性能

AWG		22
导体结构		实心
UL类型		2464
最大导体电阻	Ω/km	54.8
电压	V	300
标称电容导体之间	pF/m	115
标称电容导体与屏蔽之间	pF/m	164
弯曲半径		10x外径
工作温度	℃	-20~80

尺寸

订购代码	对数	绝缘厚度	护套厚度	外径
		mm	mm	mm
BE119315V	15	0.33	0.94	11.4
BE119315H	15	0.33	0.94	11.4
