百通等效电缆
多芯总屏蔽电缆-百通等效电缆9418
应用
该多芯总屏蔽电缆由单芯绝缘线绞合成缆,外层包裹铝箔/聚酯带,含排流线。适合RS232应用,作为音频,控制和仪表电缆。

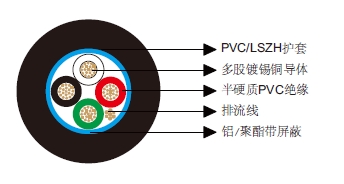

结构
导体:镀锡铜丝。
绝缘:半硬质PVC。
总屏蔽:铝/聚酯带。
排流线:多股镀锡铜。
护套:PVC (V型)/LSZH (H型)。
绝缘颜色:红,绿,黑,白。
电气和机械性能
AWG | 18 | |
---|---|---|
导体结构 | 19x0.254 | |
UL 类型 | 2464 | |
最大导体电阻 | Ω/km | 23 |
电压 | V | 300 |
标称电容导体之间 | pF/m | 131 |
标称电容导体与屏蔽之间 | pF/m | 236 |
弯曲半径 | 10xOverall Diameter | |
工作温度 | ℃ | -20~80 |
尺寸
订购代码 | 芯数 | 绝缘厚度 | 护套厚度 | 外径 |
---|---|---|---|---|
mm | mm | mm | ||
BE119418V | 4 | 0.28 | 0.89 | 6.2 |
BE119418H | 4 | 0.28 | 0.89 | 6.2 |
