百通等效电缆
多对总屏蔽电缆-百通等效电缆9501
应用
该多对总屏蔽电缆由线对绞合成缆心,外层为铝/聚酯带,含镀锡铜排流线。适合RS232应用,作为音频,控制和仪表电缆。

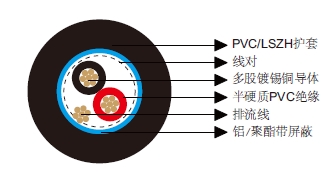

结构
导体:镀锡铜丝。
绝缘:半硬质PVC。
总屏蔽:铝/聚酯带。
排流线:镀锡铜。
护套:PVC (V型)/LSZH (H型)。
绝缘颜色:黑/红。
电气和机械性能
AWG | 24 | |
---|---|---|
导体结构 | 7x0.2 | |
UL类型 | 2464 | |
最大导体电阻 | Ω/km | 85 |
电压 | V | 300 |
标称电容导体之间 | pF/m | 131 |
标称电容导体与屏蔽之间 | pF/m | 243 |
弯曲半径 | 10x外径 | |
工作温度 | ℃ | -30~80 |
尺寸
订购代码 | 对数 | 绝缘厚度 | 护套厚度 | 外径 |
---|---|---|---|---|
mm | mm | mm | ||
BE119501V | 1 | 0.25 | 0.81 | 4.0 |
BE119501H | 1 | 0.25 | 0.81 | 4.0 |
