多对总屏蔽电缆-百通等效电缆9507

应用

该多对总屏蔽电缆由线对绞合成缆心，外层为铝/聚酯带，含镀锡铜排流线。适合RS232应用，作为音频，控制和仪表电缆。

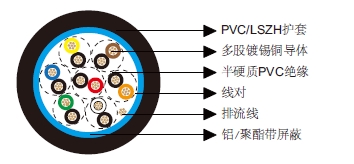

结构

导体：镀锡铜丝。

绝缘：半硬质PVC。

总屏蔽：铝/聚酯带。

排流线：镀锡铜。

护套：PVC （V型）/LSZH （H型）。

绝缘颜色：黑/红，黑/白，黑/绿，黑/蓝，黑/黄，黑/棕，黑/橙。

电气和机械性能

AWG		24
导体结构		7x0.2
UL类型		2464
最大导体电阻	Ω/km	85
电压	V	300
标称电容导体之间	pF/m	98
标称电容导体与屏蔽之间	pF/m	164
弯曲半径		10x外径
工作温度	℃	-30~80

尺寸

订购代码	对数	绝缘厚度	护套厚度	外径
		mm	mm	mm
BE119507V	7	0.25	0.89	7.5
BE119507H	7	0.25	0.89	7.5
