百通等效电缆

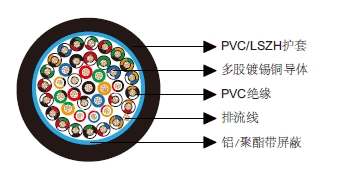

多芯总屏蔽电缆-百通等效电缆9545
应用
该多芯总屏蔽电缆由单芯绝缘线绞合成缆,外层包裹铝箔/聚酯带,含排流线。适合RS232应用,作为音频,控制和仪表电缆。
结构
导体:镀锡铜丝。
绝缘:PVC。
总屏蔽:铝/聚酯带。
排流线:多股镀锡铜,7x0.20。
护套:PVC (V型)/LSZH (H型)。
绝缘颜色:黑,白,红,绿,橙,蓝,白/黑,红/黑,绿/黑,橙/黑,蓝/黑,黑/白,红/白,绿/白,蓝/白,黑/红,白/红,橙/红,蓝/红
,红/绿,橙/绿,黑/白/红,白/黑/红,红/黑/白,绿/黑/白,橙/黑/白,蓝/黑/白,黑/红/绿,白/红/绿,红/黑/绿,绿/黑/橙,橙/黑/绿
,蓝/白/橙,黑/白/橙,白/红/橙,橙/白/蓝,白/红/蓝,黑/白/绿,白/黑/绿,红/白/绿。
电气和机械性能
AWG | 24 | |
---|---|---|
导体结构 | 7x0.20 | |
UL 类型 | 2464 | |
最大导体电阻 | Ω/km | 85 |
电压 | V | 300 |
标称电容导体之间 | pF/m | 98 |
标称电容导体与屏蔽之间 | pF/m | 180 |
弯曲半径 | 10xOverall Diameter | |
工作温度 | ℃ | -30~80 |
尺寸
订购代码 | 芯数 | 绝缘厚度 | 护套厚度 | 外径 |
---|---|---|---|---|
mm | mm | mm | ||
BE119545V | 40 | 0.25 | 1.02 | 10.3 |
BE119545H | 40 | 0.25 | 1.02 | 10.3 |
