多对总屏蔽电缆-百通等效电缆9684
应用
该多对总屏蔽电缆由线对绞合成缆心,外层为铝/聚酯带,含镀锡铜排流线。该电缆作为低电容计算机电缆适合EIA RS-232/422应用。

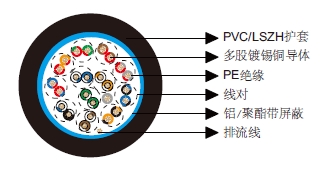

结构
导体:镀锡铜丝。
绝缘:PE。
总屏蔽:铝/聚酯带。
排流线:镀锡铜。
护套:PVC (V型)/LSZH (H型)。
绝缘颜色:白/蓝&蓝/白,白/橙&橙/白,白/绿&绿/白,白/棕&棕/白,白/灰&灰/白,红/蓝&蓝/红,红/橙&橙/红,红/绿&绿/红,红
/棕&棕/红,红/灰&灰/红,黑/蓝&蓝/黑,黑/橙&橙/黑,灰(单根导体)。
电气和机械性能
AWG | 24 | |
---|---|---|
导体结构 | 7x0.2 | |
UL类型 | 2919 | |
最大导体电阻 | Ω/km | 85 |
电压 | V | 30 |
标称电容导体之间 | pF/m | 51 |
标称电容导体与屏蔽之间 | pF/m | 90 |
弯曲半径 | 10x外径 | |
工作温度 | ℃ | -20~80 |
尺寸
订购代码 | 对数 | 绝缘厚度 | 护套厚度 | 外径 |
---|---|---|---|---|
mm | mm | mm | ||
BE119684V | 12 | 0.25 | 0.89 | 10.6 |
BE119684H | 12 | 0.25 | 0.89 | 10.6 |
