百通等效电缆
多对分屏蔽电缆-百通等效电缆9737
应用
该电缆由单对屏蔽线绞合成缆。每个单独屏蔽的线对都有一根24AWG的多股镀锡铜排流线。适合RS-422应用,用作计算机电缆。

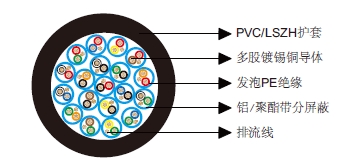

结构
导体:镀锡铜丝。
绝缘:发泡PE。
分屏蔽:铝/聚酯带。
排流线:镀锡铜。
护套:PVC (V型)/LSZH (H型)。
绝缘颜色:黑&红,黑&白,黑&绿,黑&蓝,黑&黄,黑&棕,黑&橙,红&白,红&绿,红&蓝,红&黄,红&棕,红&橙,绿&白,
绿&蓝,绿&黄,绿&棕,绿&橙,白&蓝。
电气和机械性能
AWG |
|
24 |
---|---|---|
导体结构 |
|
7x0.2 |
UL类型 |
|
2493 |
最大导体电阻 | Ω/km | 85 |
电压 | V | 300 |
标称电容 导体之间 | pF/m | 41 |
标称电容 导体与屏蔽之间 | pF/m | 76 |
弯曲半径 |
|
10x外径 |
工作温度 | ℃ | -20~60 |
尺寸
订购代码 |
对数 | 绝缘厚度 | 护套厚度 | 外径 |
---|---|---|---|---|
|
|
mm | mm | mm |
BE119737V | 19 | 0.47 | 1.22 | 17.0 |
BE119737H | 19 | 0.47 | 1.22 | 17.0 |
