多对分屏蔽电缆-百通等效电缆9738

应用

该电缆由单对屏蔽线绞合成缆。每个单独屏蔽的线对都有一根24AWG的多股镀锡铜排流线。适合RS-422应用,用作计算机电缆。

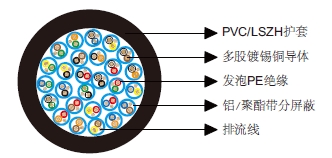

结构

导体:镀锡铜丝。

绝缘:发泡PE。

分屏蔽:铝/聚酯带。

排流线:镀锡铜。

护套:PVC (V型)/LSZH (H型)。

绝缘颜色:黑&红,黑&白,黑&绿,黑&蓝,黑&黄,黑&棕,黑&橙,红&白,红&绿,红&蓝,红&黄,红&棕,红&橙,绿&白,

绿&蓝,绿&黄,绿&棕,绿&橙,白&蓝,白&黄,白&棕,白&橙,蓝&黄,蓝&棕,蓝&橙,棕&黄,棕&橙。

电气和机械性能


AWG



24
导体结构



7x0.2
UL类型



2493
最大导体电阻 Ω/km 85
电压 V 300
标称电容 导体之间 pF/m 41
标称电容 导体与屏蔽之间 pF/m 76
弯曲半径



10x外径
工作温度 -20~60

尺寸

订购代码 对数 绝缘厚度 护套厚度 外径





mm mm mm
BE119738V 27 0.47 1.22 20.2
BE119738H 27 0.47 1.22 20.2
