多芯铝箔总屏蔽&铜丝编织总屏蔽电缆-百通等效电缆9791
应用
该多芯总屏蔽电缆由单根绝缘线绞合成缆心,外层包裹铝箔总屏蔽和铜丝编织总屏蔽,适合RS232和RS423应用。

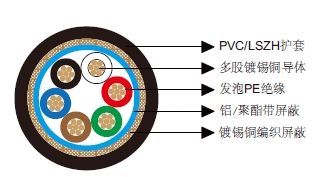

结构
导体:镀锡铜丝。
绝缘:发泡PE。
总屏蔽1:铝/聚酯带。
总屏蔽2:镀锡铜编织,覆盖率65%。
护套:PVC (V型)/LSZH (H型)。
绝缘颜色:黑,白,红,绿,棕,蓝。
电气和机械性能
AWG | 28 | |
---|---|---|
导体结构 | 7x0.127 | |
UL 类型 | 2919 | |
最大导体电阻 | Ω/km | 148.6 |
电压 | V | 30 |
标称电容导体之间 | pF/m | 39 |
标称电容导体与屏蔽之间 | pF/m | 72 |
弯曲半径 | 10x外径 | |
工作温度 | ℃ | -30~80 |
尺寸
订购代码 | 芯数 | 绝缘厚度 | 护套厚度 | 外径 |
---|---|---|---|---|
mm | mm | mm | ||
BE119791V | 6 | 0.4 | 0.6 | 5.7 |
BE119791H | 6 | 0.4 | 0.6 | 5.7 |
