百通等效电缆

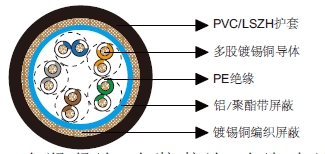

多对铝箔总屏蔽&铜丝编织总屏蔽电缆-百通等效电缆9832
应用
该电缆由对绞线绞合成缆,外层为铝箔总屏蔽和铜丝编织总屏蔽,适合RS 232&RS 422应用。
结构
导体:镀锡铜丝。
绝缘:PE。
总屏蔽1:铝/聚酯带。
总屏蔽2:镀锡铜编织,覆盖率65%。
护套:PVC (V型)/LSZH (H型)。
绝缘颜色:白/蓝&蓝/白,白/橙&橙/白,白/绿&绿/白,白/棕&棕/白,白/灰&灰/白。
电气和机械性能
AWG | 24 | |
---|---|---|
导体结构 | 7x0.2 | |
UL类型 | 2919 | |
最大导体电阻 | Ω/km | 85 |
电压 | V | 30 |
标称电容 导体之间 | pF/m | 51 |
标称电容 导体与屏蔽之间 | pF/m | 90 |
弯曲半径 | 10x外径 | |
工作温度 | ℃ | -30~80 |
尺寸
订购代码 | 对数 | 绝缘厚度 | 护套厚度 | 外径 |
---|---|---|---|---|
mm | mm | mm | ||
BE119832V | 5 | 0.38 | 0.81 | 8.6 |
BE119832H | 5 | 0.38 | 0.81 | 8.6 |
