百通等效电缆
多对铝箔总屏蔽&铜丝编织总屏蔽电缆-百通等效电缆9837
应用
该电缆由对绞线绞合成缆,外层为铝箔总屏蔽和铜丝编织总屏蔽,适合RS 232&RS 422应用。

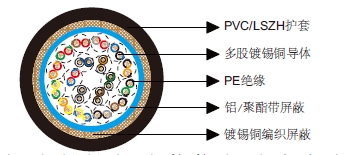

结构
导体:镀锡铜丝。
绝缘:PE。
总屏蔽1:铝/聚酯带。
总屏蔽2:镀锡铜编织,覆盖率65%。
护套:PVC (V型)/LSZH (H型)。
绝缘颜色:白/蓝&蓝/白,白/橙&橙/白,白/绿&绿/白,白/棕&棕/白,白/灰&灰/白,红/蓝&蓝/红,红/橙&橙/红,红/ 绿&绿/红,红
/棕&棕/红,红/灰&灰/红,黑/蓝&蓝/黑,黑/橙&橙/黑,黑/绿&绿/黑,黑/棕&棕/黑,黑/灰&灰/黑,黄/蓝&蓝/黄,黄/橙&橙/黄,黄
/绿&绿/黄。
电气和机械性能
AWG |
24 | |
---|---|---|
导体结构 | 7x0.2 | |
UL类型 | 2919 | |
最大导体电阻 | Ω/km | 85 |
电压 | V | 30 |
标称电容 导体之间 | pF/m | 51 |
标称电容 导体与屏蔽之间 | pF/m | 90 |
弯曲半径 | 10x外径> | |
工作温度 | ℃ | -30~80 |
尺寸
订购代码 |
对数 | 绝缘厚度 | 护套厚度 | 外径 |
---|---|---|---|---|
mm | mm | mm | ||
BE119837V | 18 | 0.38 | 0.97 | 14.4 |
BE119837H | 18 | 0.38 | 0.97 | 14.4 |
