百通等效电缆
多对铝箔总屏蔽&铜丝编织总屏蔽电缆-百通等效电缆9843
应用
该电缆由对绞线绞合成缆,外层为铝箔总屏蔽和铜丝编织总屏蔽,适合RS 485应用。

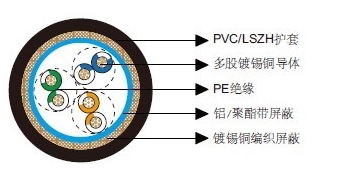

结构
导体:镀锡铜丝。
绝缘:PE。
总屏蔽1:铝/聚酯带。
总屏蔽2:镀锡铜编织,覆盖率90%。
护套:PVC (V型)/LSZH (H型)。
绝缘颜色:白/蓝&蓝/白,白/橙&橙/白,白/绿&绿/白。
电气和机械性能
AWG |
|
24 |
---|---|---|
导体结构 |
|
7x0.2 |
UL类型 |
|
2919 |
最大导体电阻 | Ω/km | 85 |
电压 | V | 30 |
标称电容 导体之间 | pF/m | 42 |
标称电容 导体与屏蔽之间 | pF/m | 76 |
弯曲半径 |
|
10x外径 |
工作温度 | ℃ | -30~80 |
尺寸
订购代码 | 对数 |
绝缘厚度 |
护套厚度 |
外径 |
---|---|---|---|---|
|
|
mm |
mm |
mm |
BE119843V |
3 |
0.6 |
0.81 |
9.2 |
BE119843H |
3 |
0.6 |
0.81 |
9.2 |
