石油电缆
符合IEC 60502-1标准的600V/1000V XLPE绝缘总屏蔽加钢丝铠装电缆
应用
这些电缆用于低压安装系统的电力供应。它们适用于可能存在化学品及脂肪烃芳香烃的室内和室外、电缆管道、地下、配电站、当地能源
分流、工业厂房等。

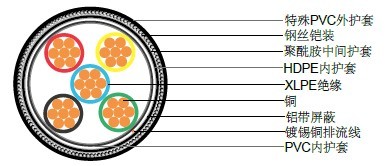

结构
导体: 实芯铜或多股铜
绝缘: XLPE
线芯颜色识别
1芯: 红或黑
2芯: 红, 黑
3芯: 红, 黄, 蓝
4芯: 红, 黄, 蓝, 黑
5芯: 红, 黄, 蓝, 黑, 绿
5芯以上: 黑色线芯印有白色数字
内护套: PVC. 黑色
屏蔽: 铝带/聚乙烯带加镀锡排流线
内护套: HDPE. 黑色
中间护套: 聚酰胺
铠装: 1芯:铝丝铠装;多芯:镀锌钢丝铠装
外护套: 特殊PVC. 黑色
性能
额定电压: 600V/1000V
防火标准: IEC 60332-3-22
工作温度: -20~60°C
工作中导体能承受的最高温度: 90°C
耐化学性: 耐脂肪烃及芳香烃
芯数 | 导体规格 | 加上绝缘 的外径(mm) |
加上内护 套的外径(mm) |
加上铠装 的外径(mm) |
最小外径(mm) | 最大外径(mm) | 重量(kg/km) | |
---|---|---|---|---|---|---|---|---|
截面积 (mm²) |
类型 | |||||||
1 | 25 | 多股,2类 | 7.9 | 11.5 | 15.3 | 18.3 | 20.2 | 619 |
1 | 35 | 多股,2类 | 8.9 | 12.5 | 16.3 | 19.3 | 21.3 | 732 |
1 | 50 | 多股,2类 | 10.2 | 13.8 | 17.6 | 20.6 | 22.7 | 891 |
1 | 70 | 多股,2类 | 12.0 | 15.6 | 19.4 | 22.3 | 24.6 | 1129 |
1 | 95 | 多股,2类 | 13.55 | 17.1 | 20.9 | 23.8 | 26.2 | 1394 |
1 | 120 | 多股,2类 | 15.26 | 18.8 | 22.6 | 25.4 | 28.0 | 1665 |
1 | 150 | 多股,2类 | 16.97 | 20.5 | 24.3 | 27.1 | 29.8 | 1963 |
1 | 185 | 多股,2类 | 19.05 | 22.6 | 26.4 | 29.3 | 32.3 | 2383 |
1 | 240 | 多股,2类 | 21.6 | 25.2 | 29.0 | 31.8 | 35.1 | 2975 |
1 | 300 | 多股,2类 | 24.2 | 27.7 | 31.5 | 34.4 | 38.0 | 3613 |
1 | 400 | 多股,2类 | 27.7 | 31.2 | 35.0 | 38.0 | 41.9 | 4505 |
芯数 | 导体规格 | 加上绝缘 的外径(mm) |
加上内护 套的外径(mm) |
加上中间护 套的外径(mm) |
加上铠装 的外径(mm) |
最小外径(mm) |
最大外径(mm) |
重量(kg/km) |
|
---|---|---|---|---|---|---|---|---|---|
截面积 (mm²) |
类型 | ||||||||
2 | 1.5 | 实芯 | 2.79 | 8.0 | 11.5 | 13.3 | 16.4 | 18.1 | 511 |
2 | 1.5 | 多股,2类 | 2.9 | 8.2 | 11.8 | 13.6 | 16.7 | 18.4 | 525 |
2 | 2.5 | 实芯 | 3.15 | 8.7 | 12.3 | 14.8 | 17.9 | 19.7 | 661 |
2 | 2.5 | 多股,2类 | 3.31 | 9.0 | 12.6 | 15.1 | 18.1 | 20.0 | 682 |
2 | 4 | 实芯 | 3.61 | 9.6 | 13.2 | 15.7 | 18.7 | 20.6 | 740 |
2 | 4 | 多股,2类 | 3.83 | 10.1 | 13.7 | 16.2 | 19.2 | 21.2 | 766 |
2 | 6 | 多股,2类 | 4.35 | 11.1 | 14.7 | 17.2 | 20.1 | 22.3 | 868 |
2 | 10 | 多股,2类 | 5.25 | 12.9 | 16.5 | 19.0 | 22.0 | 24.2 | 1041 |
2 | 16 | 多股,2类 | 6.25 | 14.9 | 18.5 | 21.7 | 24.5 | 27.1 | 1410 |
2 | 25 | 多股,2类 | 7.9 | 18.2 | 21.7 | 24.9 | 27.6 | 30.5 | 1833 |
2 | 35 | 多股,2类 | 8.9 | 20.2 | 23.7 | 26.9 | 29.8 | 32.8 | 2176 |
2 | 50 | 多股,2类 | 10.2 | 22.8 | 26.3 | 29.5 | 32.5 | 35.8 | 2628 |
2 | 70 | 多股,2类 | 12.0 | 26.4 | 29.9 | 33.9 | 37.0 | 40.8 | 3569 |
2 | 95 | 多股,2类 | 13.55 | 29.5 | 33.0 | 37.0 | 40.2 | 44.3 | 4354 |
2 | 120 | 多股,2类 | 15.26 | 32.9 | 36.4 | 40.4 | 43.7 | 48.2 | 5165 |
3 | 1.5 | 实芯 | 2.79 | 8.4 | 12.0 | 14.5 | 17.6 | 19.4 | 636 |
3 | 1.5 | 多股,2类 | 2.9 | 8.7 | 12.2 | 14.7 | 17.8 | 19.6 | 654 |
3 | 2.5 | 实芯 | 3.15 | 9.2 | 12.8 | 15.3 | 18.3 | 20.2 | 703 |
3 | 2.5 | 多股,2类 | 3.31 | 9.6 | 13.1 | 15.7 | 18.7 | 20.6 | 729 |
3 | 4 | 实芯 | 3.61 | 10.2 | 13.8 | 16.3 | 19.3 | 21.3 | 805 |
3 | 4 | 多股,2类 | 3.83 | 10.6 | 14.2 | 16.7 | 19.7 | 21.7 | 830 |
3 | 6 | 多股,2类 | 4.35 | 11.8 | 15.4 | 17.9 | 20.9 | 23.0 | 951 |
3 | 10 | 多股,2类 | 5.25 | 13.7 | 17.3 | 20.5 | 23.4 | 25.8 | 1291 |
3 | 16 | 多股,2类 | 6.25 | 15.8 | 19.4 | 22.6 | 25.4 | 28.0 | 1590 |
3 | 25 | 多股,2类 | 7.9 | 19.5 | 23.0 | 26.2 | 29.0 | 31.9 | 2097 |
3 | 35 | 多股,2类 | 8.9 | 21.7 | 25.2 | 28.4 | 31.2 | 34.4 | 2533 |
3 | 50 | 多股,2类 | 10.2 | 24.4 | 27.9 | 31.9 | 35.0 | 38.6 | 3347 |
3 | 70 | 多股,2类 | 12.0 | 28.3 | 31.8 | 35.8 | 39.0 | 43.0 | 4255 |
3 | 95 | 多股,2类 | 13.55 | 31.6 | 35.1 | 39.1 | 42.4 | 46.8 | 5265 |
4 | 1.5 | 实芯 | 2.79 | 9.2 | 12.8 | 15.3 | 18.3 | 20.2 | 688 |
4 | 1.5 | 多股,2类 | 2.9 | 9.4 | 13.0 | 15.5 | 18.5 | 20.4 | 712 |
4 | 2.5 | 实芯 | 3.15 | 10.0 | 13.7 | 16.2 | 19.2 | 21.2 | 770 |
4 | 2.5 | 多股,2类 | 3.31 | 10.4 | 14.1 | 16.6 | 19.6 | 21.6 | 799 |
4 | 4 | 实芯 | 3.61 | 11.1 | 14.7 | 17.2 | 20.2 | 22.3 | 888 |
4 | 4 | 多股,2类 | 3.83 | 11.7 | 15.3 | 17.8 | 20.8 | 22.9 | 917 |
4 | 6 | 多股,2类 | 4.35 | 12.9 | 16.5 | 19.0 | 21.9 | 24.2 | 1052 |
4 | 10 | 多股,2类 | 5.25 | 15.0 | 18.6 | 21.8 | 24.6 | 27.2 | 1467 |
4 | 16 | 多股,2类 | 6.25 | 17.5 | 21.1 | 24.3 | 27.0 | 29.8 | 1836 |
4 | 25 | 多股,2类 | 7.9 | 21.6 | 25.1 | 28.3 | 31.1 | 34.4 | 2477 |
4 | 35 | 多股,2类 | 8.9 | 23.9 | 27.4 | 30.6 | 33.6 | 37.0 | 3010 |
4 | 50 | 多股,2类 | 10.2 | 27.0 | 30.5 | 34.5 | 37.5 | 41.4 | 3964 |
4 | 70 | 多股,2类 | 12.0 | 31.4 | 34.9 | 38.9 | 42.2 | 46.6 | 5123 |
5 | 1.5 | 实芯 | 2.79 | 9.9 | 13.5 | 16.0 | 19.0 | 21.0 | 751 |
5 | 1.5 | 多股,2类 | 2.9 | 10.2 | 13.9 | 16.4 | 19.4 | 21.4 | 774 |
5 | 2.5 | 实芯 | 3.15 | 10.9 | 14.5 | 17.0 | 20.0 | 22.0 | 840 |
5 | 2.5 | 多股,2类 | 3.31 | 11.3 | 14.9 | 17.4 | 20.4 | 22.5 | 870 |
5 | 4 | 实芯 | 3.61 | 12.2 | 15.7 | 18.2 | 21.2 | 23.3 | 979 |
5 | 4 | 多股,2类 | 3.83 | 12.7 | 16.3 | 18.8 | 21.7 | 24.0 | 1019 |
5 | 6 | 多股,2类 | 4.35 | 14.1 | 17.7 | 20.9 | 23.9 | 26.2 | 1317 |
5 | 10 | 多股,2类 | 5.25 | 16.5 | 20.1 | 23.3 | 26.1 | 28.8 | 1640 |
5 | 16 | 多股,2类 | 6.25 | 19.2 | 22.8 | 26.0 | 28.7 | 31.7 | 2096 |
5 | 25 | 多股,2类 | 7.9 | 23.7 | 27.2 | 30.4 | 33.4 | 36.8 | 2855 |
5 | 35 | 多股,2类 | 8.9 | 26.4 | 29.9 | 33.9 | 37.0 | 40.8 | 3777 |
5 | 50 | 多股,2类 | 10.2 | 29.9 | 33.4 | 37.4 | 40.6 | 44.7 | 4645 |
7 | 1.5 | 多股,2类 | 2.9 | 10.8 | 14.3 | 16.8 | 19.8 | 21.8 | 797 |
7 | 2.5 | 多股,2类 | 3.31 | 12.1 | 15.6 | 18.1 | 21.1 | 23.2 | 919 |
10 | 1.5 | 多股,2类 | 2.9 | 13.7 | 17.2 | 20.4 | 23.3 | 25.7 | 1114 |
10 | 2.5 | 多股,2类 | 3.31 | 15.3 | 18.8 | 22.0 | 24.8 | 27.4 | 1287 |
12 | 1.5 | 多股,2类 | 2.9 | 14.3 | 17.8 | 21.0 | 23.9 | 26.3 | 1179 |
12 | 2.5 | 多股,2类 | 3.31 | 15.9 | 19.4 | 22.6 | 25.4 | 28.0 | 1371 |
14 | 1.5 | 多股,2类 | 2.9 | 15.0 | 18.5 | 21.7 | 24.5 | 27.1 | 1251 |
14 | 2.5 | 多股,2类 | 3.31 | 16.7 | 20.2 | 23.4 | 26.2 | 28.9 | 1475 |
19 | 1.5 | 多股,2类 | 2.9 | 16.6 | 20.1 | 23.3 | 26.1 | 28.8 | 1427 |
19 | 2.5 | 多股,2类 | 3.31 | 18.7 | 22.2 | 25.4 | 28.1 | 31.0 | 1724 |
24 | 1.5 | 多股,2类 | 2.9 | 19.5 | 23.0 | 26.2 | 28.9 | 31.9 | 1678 |
24 | 2.5 | 多股,2类 | 3.31 | 22.1 | 25.6 | 28.8 | 31.6 | 34.9 | 2050 |
27 | 1.5 | 多股,2类 | 2.9 | 20.0 | 23.5 | 26.7 | 29.6 | 32.6 | 1776 |
27 | 2.5 | 多股,2类 | 3.31 | 22.5 | 26.0 | 29.2 | 32.0 | 35.3 | 2154 |
30 | 1.5 | 多股,2类 | 2.9 | 20.7 | 24.2 | 27.4 | 30.3 | 33.4 | 1884 |
30 | 2.5 | 多股,2类 | 3.31 | 23.4 | 26.9 | 30.1 | 33.1 | 36.5 | 2305 |
37 | 1.5 | 多股,2类 | 2.9 | 22.4 | 25.9 | 29.1 | 31.9 | 35.2 | 2099 |
37 | 2.5 | 多股,2类 | 3.31 | 25.3 | 28.8 | 32.8 | 35.9 | 39.6 | 2851 |
