防火电缆
防火中心束管式光缆
应用
此种电缆主要特征是质量轻和直径小，适合架空或者管道铺设。他们基本上主要用于建筑物内部，隧道，地铁或者封闭区，还进行特别设
计应用于火灾情况下保证信号的传输。如光缆为铠装，也可以用于直接地埋。
标准
符合Telcordia GR409-CORE / TIA/EIA 568B.3 / ICEA-S-83-596标准的设计
防火性能
| 线路完整性 | IEC 60331-21; BS 6387 CWZ; DIN VDE 0472-814(FE180); BS 8434-2 (120mins); BS 5839-1 Clause 26 2e; CEI 20-36/2-1; SS229-1; NBN C 30-004 (cat. F3); NF C32-070-2.3(CR1) |
|---|---|
| 施加机械冲击时的线路完整性 | EN 50200(PH120); CEI 20-36/4-0 |
| 施加机械冲击和水喷射时的线路完整性 | EN 50200 附录 E |
| 系统线路完整性 | 取决于铺设系统的DIN 4102-12, E30 |
| 阻燃性（单根垂直线缆测试） | EN 60332-1-2; IEC 60332-1-2; BS EN 60332-1-2; VDE 0482-332-1 ; NBN C 30-004 (cat. F1); NF C32-070-2.1(C2); CEI 20-35/1-2; EN 50265-2-1*; DIN VDE 0482-265-2-1* |
| 降低火蔓延（垂直安装的成束电缆测试） | EN 60332-3-24 (cat. C); IEC 60332-3-24; BS EN 60332-3-24; VDE 0482-332-3; NBN C 30-004 (cat. F2); NF C32-070-2.2(C1); CEI 20-22/3-4; EN 50266-2-4*; DIN VDE 0482-266-2-4 |
| 无卤 | IEC 60754-1; EN 50267-2-1; DIN VDE 0482-267-2-1; CEI 20-37/2-1 ; BS 6425-1* |
| 无腐蚀性气体排放 | IEC 60754-2; EN 50267-2-2; DIN VDE 0482-267-2-2; CEI 20-37/2-2 ; BS 6425-2* |
| 最小烟雾释放 | IEC 61034-1&2; EN 61034 -1&2; DIN VDE 0482-1034-1&2; CEI 20-37/3-1&2; EN 50268-1&2*; BS 7622-1&2* |
| 无有毒气体 | NES 02-713; NF C 20-454 |
注：*表示该标准已经被取代
额定电压
60V

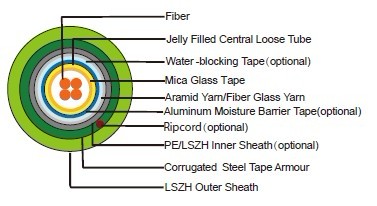

电缆结构
光纤：含有束管技术的单模和多模光纤
结构：中心束管电缆包含由2-24根单模或者多模光纤组成的一根束管，同时该束管周围用防水胶填充。
防火层：用阻燃云母玻璃带包装由24根光纤组成束管的凝胶填充物
防水层;用膨胀带和玻璃纤维对束管凝胶填充物进行水封。
加强件：将芳纶纱或者玻璃纤维缠绕在束管周围用以对电缆提供物理保护和拉伸强度，同时对该电缆增加防火保护。
内护套（可选）：对该电缆装备聚乙烯或者热塑性低烟无卤内护套。如果该电缆多用于外环境，并且需要提供防水保护，那么该电缆护套
多选择聚乙烯材质。
防潮带（可选）：将铝质防潮带安装于护套外层，用于防水层和保护层
铠装（可选）：对于直埋或者镀锌钢丝编织电缆，通常将波纹钢带铠装或者镀锌钢丝铠装应用在聚乙烯或者低烟无卤内护套上。对于钢带
铠装电缆，通常将0.15mm厚的钢带覆于共聚物表面或者适用于架空铺设。对于钢丝编织或者铠装电缆，通常应用单层或者镀锌钢丝编织
或者铠装。
开伞索（可选）：将可选开伞索置于外护套下面以便护套移动
外护套：符合BS 7655标准第6.1部分的热塑性塑料，低烟无卤复合物LTS3类（符合BS 7655:第2.6 部分指出，塑性塑料，低烟无卤
复合物SW2-SW4类型）
物理性能和热性能
工作温度范围（固定状态下）：-20°C – +60°C
安装温度范围（运动状态）：-0°C – +50°C
最小弯曲半径：10×OD（非铠装）
20×OD（铠装）
光纤色码
| 光纤色码 | 1 | 红色 | 7 | 棕色 |
|---|---|---|---|---|
| 2 | 绿色 | 8 | 紫色 | |
| 3 | 蓝色 | 9 | 蓝绿色 | |
| 4 | 黄色 | 10 | 黑色 | |
| 5 | 白色 | 11 | 橘黄色 | |
| 6 | 灰色 | 12 | 粉红色 |
结构
非铠装类型
结构参数
| 电缆代码 | 光纤数量 | 束管直径 | 标称外径 | 标称重量 | 拉伸负荷 | 允许压扁力 |
|---|---|---|---|---|---|---|
| mm | mm | kg/km | N | N/100mm | ||
| CLA-B-C-H-J-FR | 02-06 | 2.7 | 8.0 | 70 | 1000 | 1500 |
| CLA-B-C-H-J-FR | 08-16 | 3.5 | 9.0 | 90 | 1200 | 1500 |
| CLA-B-C-H-J-FR | 18-24 | 4.2 | 10.0 | 100 | 1500 | 1500 |
钢丝编织层
| 电缆代码 | 光纤数量 | 束管直径 | 标称外径 | 标称重量 | 拉伸负荷 | 允许压扁力 |
|---|---|---|---|---|---|---|
| mm | mm | kg/km | N | N/100mm | ||
| CLA-B-C-2Y(SWB)H-J-FR | 02-06 | 2.7 | 11.5 | 160 | 1000 | 2000 |
| CLA-B-C-2Y(SWB)H-J-FR | 08-16 | 3.5 | 12.0 | 180 | 1200 | 2000 |
| CLA-B-C-2Y(SWB)H-J-FR | 18-24 | 4.2 | 13.0 | 200 | 1500 | 2000 |
波纹钢带铠装
| 电缆代码 | 光纤数量 | 束管直径 | 标称外径 | 标称重量 | 拉伸负荷 | 允许压扁力 |
|---|---|---|---|---|---|---|
| mm | mm | kg/km | N | N/100mm | ||
| CLA-B-C-2Y(STA)H-J-FR | 02-06 | 2.7 | 13.0 | 200 | 1000 | 2500 |
| CLA-B-C-2Y(STA)H-J-FR | 08-16 | 3.5 | 14.0 | 220 | 1200 | 2500 |
| CLA-B-C-2Y(STA)H-J-FR | 18-24 | 4.2 | 14.5 | 250 | 1500 | 2500 |
钢丝铠装
| 电缆代码 | 光纤数量 | 束管直径 | 标称外径 | 标称重量 | 拉伸负荷 | 允许压扁力 |
|---|---|---|---|---|---|---|
| mm | mm | kg/km | N | N/100mm | ||
| CLA-B-C-2Y(SWA)H-J-FR | 02-12 | 2.7 | 10.5 | 180 | 2500 | 4000 |
| CLA-B-C-2Y(SWA)H-J-FR | 16-24 | 3.5 | 11.0 | 210 | 2500 | 4000 |
物理性能和热性能
工作温度范围（固定状态下）：-20°C – +60°C
安装温度范围（运动状态）：-0°C – +50°C
最小工作弯曲半径：10×OD（非铠装）
20×OD（铠装）
最小安装弯曲半径：20×OD
机械性能
| 最大承载力 | 非铠装电缆为4000N 铠装电缆为6000N |
|---|---|
| 抗反复冲击 | 4.4 N.m (J) |
| 扭曲 | 180×10 倍, 125×OD |
| 循环缠绕 | 铠装为25圈 非铠装为100圈 |
| 允许压扁力 | 263N/cm (150lb/in) |
光纤符合标准
| 周期温度标准 | IEC60794-1-2-F2 |
|---|---|
| 弯曲标准 | IEC60794-1-2-E6 |
| 抗拉强度标准 | IEC60794-1-2-E1A |
| 扭转标准 | IEC60794-1-2-E7 |
| 允许压扁标准 | IEC60794-1-2-E3 |
| 扭结标准 | IEC60794-1-2-E10 |
| 冲击标准 | IEC60794-1-2-E4 |
| 电缆弯曲标准 | IEC60794-1-2-E11 |
| 冷弯曲标准 | IEC60794-1-2- |
