3GKW-MW EMC 0.6/1KV中等壁单芯屏蔽电缆
应用
单芯电力及控制电缆，适合铁路车辆内外保护性，固定安装，用于直流或交流电技术特别是变流技术中固定或移动部件的连接。
标准
BS 6853 -Ia
DIN 5510-2 1-4
NFF 16-101 F0

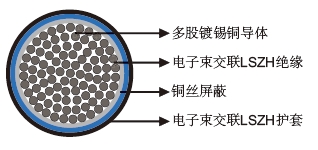

结构
导体 ：Class 5 多股镀锡铜导体，遵照 IEC 60228/VDE 0295 标准。
绝缘 ：电子束交联 LSZH 材料。
屏蔽 ：铜丝屏蔽。
护套 ：电子束交联 LSZH 材料。
20℃时的电气特性
| 标称导体截面积 最大导体电阻 | mm2Ω/km | 0.5 | 0.75 | 1 | 1.5 | 2.5 | 4.0 | 6.0 | 10 | 16 |
|---|---|---|---|---|---|---|---|---|---|---|
| 40.1 | 26.7 | 20.0 | 13.7 | 8.21 | 5.09 | 3.39 | 1.95 | 1.24 | ||
| 电压 | KV | 0.6/1 | ||||||||
| 标称导体截面积 最大导体电阻 | mm2Ω/km | 25 | 35 | 50 | 70 | 95 | 120 | 150 | 185 |
|---|---|---|---|---|---|---|---|---|---|
| 0.795 | 0.565 | 0.393 | 0.277 | 0.21 | 0.164 | 0.132 | 0.108 | ||
| 电压 | KV | 0.6/1 | |||||||
机械和热性能
最小弯曲半径：4xOD ( 固定安装) ；6xOD ( 移动安装)
温度范围：-40℃ ~+120℃ ( 固定安装) ；-35℃ ~+90℃ ( 移动安装)
短路温度：+280℃
尺寸和重量
| 芯数&标称导体截面积 No.×mm2 | 导体股数/每股直径 No/mm | 标称绝缘厚度 mm | 标称外径 mm | 标称重量 kg/km | |
|---|---|---|---|---|---|
| 1×0.5 | 19/0.18 | 16/0.20 | 0.5 | 4.0 | 26 |
| 1×0.75 | 24/0.20 | 0.5 | 4.2 | 30 | |
| 1×1.0 | 32/0.20 | 0.55 | 4.5 | 34 | |
| 1×1.5 | 30/0.25 | 0.55 | 4.8 | 43 | |
| 1×2.5 | 50/0.25 | 0.6 | 5.5 | 61 | |
| 1×4 | 56/0.30 | 0.65 | 6.15 | 84 | |
| 1×6 | 84/0.30 | 0.7 | 7.0 | 112 | |
| 1×10 | 80/0.40 | 0.8 | 8.4 | 170 | |
| 1×16 | 119/0.41 | 126/0.40 | 0.9 | 10.2 | 250 |
| 1×25 | 182/0.41 | 196/0.40 | 1.0 | 12.2 | 360 |
| 1×35 | 266/0.41 | 276/0.40 | 1.1 | 13.7 | 490 |
| 1×50 | 378/0.41 | 396/0.40 | 1.2 | 15.7 | 690 |
| 1×70 | 348/0.51 | 360/0.50 | 1.3 | 18.7 | 920 |
| 1×95 | 444/0.51 | 475/0.50 | 1.4 | 20.5 | 1170 |
| 1×120 | 551/0.51 | 608/0.50 | 1.5 | 22.7 | 1430 |
| 1×150 | 722/0.51 | 756/0.50 | 1.6 | 25.5 | 1830 |
| 1×185 | 874/0.51 | 925/0.50 | 1.7 | 27.6 | 2190 |
