铁路应用GKW牵引电缆&高温电缆
铁路应用牵引电缆
4GKW-AXplus-DW 1.8/3KV双层壁单芯电缆
应用
单芯电力及控制电缆，适合铁路车辆内外保护性，固定安装，用于直流 或交流电技术特别是变流技术中固定或移动部件的连接。
标准
BS 6853 -Ia
DIN 5510-2 1-4
NFF 16-101 F0

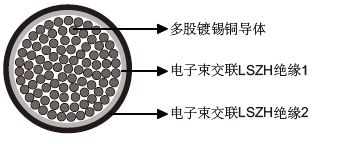

结构
导体 ：Class 5 多股镀锡铜导体，遵照 IEC 60228/VDE 0295 标准。
绝缘 1 ：电子束交联 LSZH 材料。
绝缘 2 ：电子束交联 LSZH 材料。
20℃时的电气特性
| 标称导体截面积 | mm2 | 1.0 | 1.5 | 2.5 | 4.0 | 6.0 | 10 | 16 | 25 | 35 | 50 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 最大导体电阻 | Ω/km | 20.0 | 13.7 | 8.21 | 5.09 | 3.39 | 1.95 | 1.24 | 0.795 | 0.565 | 0.393 |
| 电压KV | 1.8/3.0 | ||||||||||
| 标称导体截面积 | mm2 | 70 | 95 | 120 | 150 | 185 | 240 | 300 | 400 |
|---|---|---|---|---|---|---|---|---|---|
| 最大导体电阻 | Ω/km | 0.277 | 0.21 | 0.164 | 0.132 | 0.108 | 0.0817 | 0.0654 | 0.0495 |
| 电压KV | 1.8/3.0 | ||||||||
机械和热性能
最小弯曲半径：4xOD ( 固定安装) ；6xOD ( 移动安装)
温度范围：-60℃ ~+120℃ ( 固定安装) ；-40℃ ~+90℃ ( 移动安装)
短路温度：+280℃
尺寸和重量
| 芯数&标称导体截面积 No.×mm2 | 导体股数/每股直径 No/mm | 标称绝缘厚度 mm | 标称外径 mm | 标称重量 kg/km | |
|---|---|---|---|---|---|
| 1×1.0 | 32/0.20 | 0.7 | 2.8 | 17 | |
| 1×1.5 | 30/0.25 | 0.8 | 3.2 | 23 | |
| 1×2.0 | 37/0.26 | 0.8 | 3.55 | 28 | |
| 1×2.5 | 50/0.25 | 0.9 | 3.75 | 34 | |
| 1×4.0 | 56/0.30 | 1.0 | 4.5 | 53 | |
| 1×6.0 | 84/0.30 | 1.1 | 5.1 | 74 | |
| 1×10 | 80/0.40 | 1.2 | 6.35 | 118 | |
| 1×16 | 119/0.41 | 126/0.40 | 1.5 | 8.3 | 180 |
| 1×25 | 182/0.41 | 196/0.40 | 1.8 | 10.2 | 274 |
| 1×35 | 266/0.41 | 276/0.40 | 2.0 | 11.7 | 379 |
| 1×50 | 378/0.41 | 396/0.40 | 2.2 | 13.6 | 550 |
| 1×70 | 348/0.51 | 360/0.50 | 2.1 | 15.6 | 730 |
| 1×95 | 444/0.51 | 475/0.50 | 2.3 | 17.3 | 940 |
| 1×120 | 551/0.51 | 608/0.50 | 2.4 | 19.6 | 1180 |
| 1×150 | 722/0.51 | 756/0.50 | 2.6 | 21.9 | 1510 |
| 1×185 | 874/0.51 | 925/0.50 | 2.8 | 23.8 | 1802 |
| 1×240 | 1147/0.51 | 1221/0.50 | 2.9 | 26.9 | 2290 |
| 1×300 | 1443/0.51 | 1525/0.50 | 3.0 | 29.7 | 2928 |
| 1×400 | 2016/0.51 | 2013/0.50 | 3.4 | 35.8 | 4040 |
