铁路牵引电缆 | ||||||||||||||
|
铁路应用GKW牵引电缆&高温电缆
铁路应用高温电缆
FRA 145单芯电缆
应用
拥有更好的防火性能和极高耐热性的单芯电缆, 用于灯、 加热仪器设备和配电箱、机械和设备制造等的内部布线。适合穿管敷设, 表面
安装布线,石膏板下敷设等。
标准
IEC 60754-1, EN 50267-2-1 ( 无卤测试 )
IEC 60754-2, EN 50267-2-2 ( 气体腐蚀性测试 )
NES 02-713, NFC 20-454 ( 毒性指数测试 )
IEC 61034, EN 50268-2 ( 烟密度测试 )
IEC 60332-1, EN 50265-2-1 ( 单根电缆 / 电线火焰传播测试 )
IEC 60332-3, EN 50266-2, NF C 32-070 ( 成束电缆 / 电线

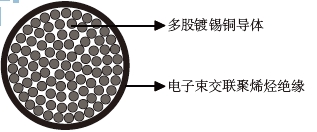

结构
导体 :Class 5 多股镀锡铜导体,遵照 IEC60228/VDE 0295 标准。
绝缘 : 电子束交联聚烯烃。
颜色代码 :多种颜色可选。
20℃时的电气特性
标称导体截面积 | mm2 | 0.25 | 0.34 | 0.50 | 0.75 | 1.0 | 1.5 | 2.5 | 4.0 | 6.0 | 10 | 16 |
---|---|---|---|---|---|---|---|---|---|---|---|---|
最大导体电阻 | Ω/km | 85.9 | 57.2 | 40.1 | 26.7 | 20.0 | 13.7 | 8.21 | 5.09 | 3.39 | 1.95 | 1.24 |
电压V | 300/500V (≤1mm2); 450/750V (≥1.5mm2) |
标称导体截面积 | mm2 | 25 | 35 | 50 | 70 | 95 | 120 | 150 | 185 | 240 | 300 |
---|---|---|---|---|---|---|---|---|---|---|---|
最大导体电阻 | Ω/km | 0.795 | 0.565 | 0.393 | 0.277 | 0.21 | 0.164 | 0.132 | 0.108 | 0.0817 | 0.0654 |
电压V | 300/500V (≤1mm2); 450/750V (≥1.5mm2) |
机械和热性能
最小弯曲半径:4xOD ( 固定安装); 6xOD ( 移动安装)
温度范围:-55℃ ~+145℃ ( 固定安装) ;-40℃ ~+120℃ ( 移动安装)
短路温度:+280℃
尺寸和重量
芯数&标称导体截面积 No.×mm2 | 导体股数/每股直径 No/mm | 标称绝缘厚度 mm | 标称外径 mm | 标称重量 kg/km |
---|---|---|---|---|
1×0.25 | 19/0.13 | 0.5 | 1.5 | 5 |
1×0.34 | 19/0.16 | 0.5 | 1.7 | 6 |
1×0.50 | 19/0.18 | 0.5 | 1.9 | 8 |
1×0.75 | 24/0.20 | 0.6 | 2.2 | 11 |
1×1.0 | 32/0.20 | 0.6 | 2.5 | 14 |
1×1.5 | 30/0.25 | 0.6 | 3.0 | 21 |
1×2.5 | 48/0.25 | 0.7 | 3.7 | 33 |
1×4.0 | 56/0.30 | 0.8 | 4.2 | 48 |
1×6.0 | 81/0.30 | 0.9 | 4.7 | 67 |
1×10.0 | 78/0.40 | 1.0 | 6.1 | 112 |
1×16.0 | 119/0.40 | 1.1 | 7.5 | 172 |
1×25.0 | 182/0.40 | 1.3 | 9.0 | 262 |
1×35.0 | 266/0.40 | 1.3 | 10.1 | 362 |
1×50.0 | 378/0.40 | 1.6 | 12.7 | 512 |
1×70.0 | 348/0.50 | 1.6 | 14.7 | 710 |
1×95.0 | 444/0.50 | 1.8 | 16.4 | 937 |
1×120.0 | 551/0.50 | 1.8 | 18.2 | 1159 |
1×150.0 | 722/0.50 | 1.9 | 20.9 | 1447 |
1×185.0 | 874/0.50 | 2.0 | 22.9 | 1790 |
1×240.0 | 1147/0.50 | 2.2 | 25.8 | 2318 |
1×300.0 | 1443/0.50 | 2.4 | 28.3 | 2897 |
