CAN BUS电缆120Ω

应用

该电缆专门用于造船业。

标准

IEC 60092-350/351/352/353/359/370/376

IEC 60332-1-2

IEC 60332-3-22

IEC 60754-1/2

IEC 61034

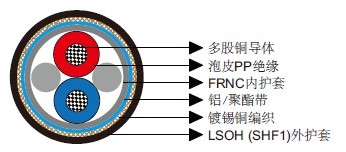

结构

CAN BUS电缆120Ω

导体:多股镀锡铜导体,21AWG。

绝缘:泡皮PP。

内护套:热塑型共聚物(FRNC)。

总屏蔽1:铝/聚酯带。

总屏蔽2:镀锡铜编织。

外护套:LSOH(SHF1)。

线芯识别

线对1:蓝,红。

线对2:棕,绿。

电气特性

特性阻抗 Ω 120 ± 18
互电容 @1KHz nF/km 36
绝缘电阻 GΩ.km 5
    1 pair 2 pair
衰减 @0.1MHz dB/100m 0.65 0.3
衰减 @1MHz dB/100m 1.9 1.1
衰减 @5MHz dB/100m 4.3 2.8
衰减 @10MHz dB/100m 8.1 3.9
衰减 @20MHz dB/100m 10.5 5.7

机械和热性能

固定安装弯曲半径:10×OD

温度范围:-30℃ ~ +80℃

尺寸和重量

订货代码 结构
单元数×每单元芯数×
截面积(mm2
芯线直径
mm
标称外径
mm
标称重量
kg/km
MLN-09YSH(ST)CH-1×2×21A 1×2×21 AWG 2.4 7.7 79
MLN-09YSH(ST)CH-2×2×21A 2×2×21 AWG 2.2 8.4 90
