IEC 60092标准海洋工程及船用电缆
Cat 5e SF/UTP 24AWG 4P/8P
应用
该Cat5e SF/UTP电缆按照IEC 61156-5的要求生产,能支持所有的Class D应用,如以太网、快速以太网、千兆以太网,适用于
100MHz以下基本语音和数据设备。
标准
EN 50173-1
EN 50288-2-1
ISO/IEC 11801
IEC 61156-5
TIA/EIA-568-B.2
IEC 60332-1(用于PVC & LSOH & FRLSOH护套)
IEC 60754-2(用于LSOH & FRLSOH护套)
IEC 61034(用于LSOH & FRLSOH护套)
IEC 60332-3-24(用于FRLSOH护套)

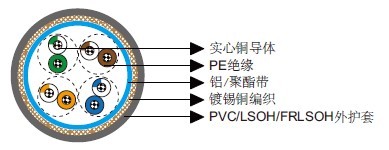

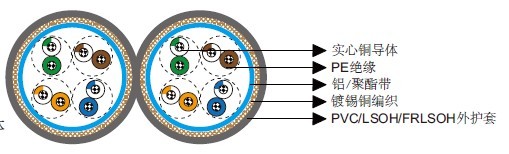

结构
导体:裸铜导体。
绝缘:PE。
绞合:两根彩色绝缘导体绞合成线对。
总屏蔽1:铝/聚酯带。
总屏蔽2:镀锡铜丝编织。
外护套:PVC/LSOH/FRLSOH。
线芯识别
线对1:白/蓝,蓝。
线对2:白/橙,橙。
线对3:白/绿,绿。
线对4:白/棕,棕。
电气性能
最大直流环路电阻 | Ω/km | 190 |
---|---|---|
最大电阻不平衡 | 2% | |
最小绝缘电阻(500V) | MΩ.km | 1000 |
标称电容@800Hz | nF/km | 48 |
最大电容不平衡(线对对地) | pF/km | 1500 |
特性阻抗@1-100MHz | Ω | 100 ± 15 |
额定传播速度 | ca. 67% | |
最大传输延迟 | ns/100 m | 535 |
最大延迟偏差 | ns/100 m | 20 |
最大传输阻抗@1MHz | mΩ /m | 20 |
最大传输阻抗@10MHz | mΩ /m | 20 |
最大传输阻抗@30MHz | mΩ /m | 30 |
M最大传输阻抗@100MHz | mΩ /m | 60 |
最小耦合衰减 | dB | 75 |
标称传输特性 @20℃
F | 衰减 | NEXT | PS-NEXT | ACR | PS-ACR | ELFEXT | PS-ELFEXT | 回波损耗 |
---|---|---|---|---|---|---|---|---|
MHz | dB/100m | dB | dB | dB/100m | dB/100m | dB/100m | dB/100m | dB |
1 | 1.9 | 71 | 68 | 69.1 | 66.1 | 68 | 65 | 20 |
4 | 3.7 | 62 | 59 | 58.3 | 55.3 | 56 | 53 | 23 |
10 | 6.0 | 56 | 53 | 50 | 47.0 | 48 | 45 | 25 |
16 | 7.6 | 53 | 50 | 45.4 | 42.4 | 44 | 41 | 25 |
20 | 8.5 | 51 | 48 | 42.5 | 39.5 | 42 | 39 | 25 |
31.2 | 10.7 | 49 | 46 | 38.3 | 35.3 | 38 | 35 | 24 |
62.5 | 15.7 | 44 | 41 | 28.2 | 25.3 | 32 | 29 | 22 |
100 | 19.8 | 41 | 38 | 21.2 | 18.2 | 28 | 25 | 20 |
125.0 | 22.3 | 40 | 37 | 17.7 | 14.7 | 26 | 23 | 19 |
155.5 | 24.2 | 38 | 35 | 13.8 | 10.8 | 24 | 21 | |
175.0 | 25.7 | 37 | 34 | 11.3 | 8.3 | 23 | 20 | |
200.0 | 27.5 | 36 | 33 | 8.5 | 5.5 | 22 | 19 | |
250.0 | 29.2 | 35 | 32 | 5.8 | 2.8 | 20 | 17 | |
300.0 | 32.0 | 34 | 31 | 2.0 | -1.0 | 16 | 13 |
机械和热性能
弯曲半径:8×OD(安装中);4×OD(固定安装)
温度范围:-20℃ ~ +60℃
尺寸和重量
订货代码 | 结构 单元数×每单元芯数× 截面积(mm2) |
标称绝缘厚度 mm |
标称护套厚度 mm |
标称外径 mm |
标称重量 kg/km |
---|---|---|---|---|---|
MLN-SF/UTPCAT5E4P24 | 4×2×24AWG | 0.29 | 0.6 | 6.4 | 47 |
MLN-SF/UTPCAT5E8P24 | 2×(4×2×24AWG) | 0.29 | 0.6 | 13.0×6.4 | 94 |
