Cat 5e S/FTP 0.22mm2
应用
该Cat5e S/FTP电缆按照IEC 61156-5的要求生产，能支持所有的Class D应用，如以太网、快速以太网、千兆以太网，适用于
100MHz以下基本语音和数据设备。
标准
EN 50173-1
EN 50288-2-1
ISO/IEC 11801
IEC 61156-5
IEC 60332-3-24
IEC 60754-1/2
IEC 61034-1/2

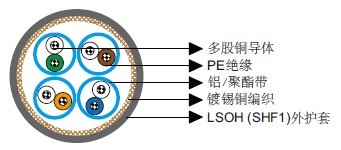

结构
导体：多股铜导体。
绝缘：PE。
绞合：两根彩色绝缘导体绞合成线对。
单独屏蔽：铝/聚酯带。
总屏蔽：镀锡铜丝编织。
外护套：耐油、阻燃和无卤LSOH（SHF1）。
线芯识别
线对1：白，蓝。
线对2：白，橙。
线对3：白，绿。
线对4：白，棕。
电气性能
| 最大直流环路电阻 | Ω/km | 158 |
|---|---|---|
| 最大电阻不平衡 | 2% | |
| 最小绝缘电阻（500V） | MΩ.km | 5000 |
| 标称电容@800Hz | nF/km | 43 |
| 最大电容不平衡（线对对地） | pF/km | 1500 |
| 平均特性阻抗@100MHz | Ω | 100 ± 5 |
| 额定传播速度 | 0.75c | |
| 最大传输延迟 | ns/100 m | 450 |
| 最大延迟偏差 | ns/100 m | 15 |
| 最大传输阻抗@1MHz | mΩ /m | 10 |
| 最大传输阻抗@10MHz | mΩ /m | 8 |
| 最大传输阻抗@30MHz | mΩ /m | 10 |
| 最小耦合衰减 | dB | 85 |
标称传输特性 @20℃
| F | 衰减 | NEXT | ACR | 回波损耗 | PS-NEXT | PS-ACR | ELFEXT | PS-ELFEXT |
|---|---|---|---|---|---|---|---|---|
| MHz | dB/100m | dB | dB/100m | dB | dB | dB/100m | dB/100m | dB/100m |
| 1 | 2.1 | 90 | 88 | 87 | 85 | 85 | 82 | |
| 4 | 4.0 | 90 | 86 | 27 | 87 | 83 | 85 | 82 |
| 10 | 6.3 | 90 | 84 | 30 | 87 | 81 | 79 | 76 |
| 16 | 8.0 | 90 | 82 | 30 | 87 | 79 | 75 | 72 |
| 20 | 9.0 | 90 | 81 | 30 | 87 | 78 | 73 | 70 |
| 31.25 | 11.4 | 90 | 79 | 30 | 87 | 76 | 69 | 66 |
| 62.5 | 16.5 | 86 | 70 | 30 | 83 | 67 | 63 | 60 |
| 100 | 21.3 | 83 | 62 | 30 | 80 | 59 | 59 | 56 |
| 155.0 | 24.2 | 81 | 57 | 26 | 78 | 54 | 57 | 54 |
| 200.0 | 31.5 | 78 | 47 | 25 | 75 | 44 | 53 | 50 |
| 250 | 35.8 | 77 | 41 | 25 | 74 | 38 | 51 | 48 |
| 300.0 | 47.1 | 73 | 26 | 23 | 70 | 23 | 47 | 44 |
| 600.0 | 60.1 | 71 | 11 | 20 | 68 | 8 | 44 | 41 |
机械和热性能
弯曲半径：8×OD（安装中）；4×OD（固定安装）
温度范围：-40℃ ~ +85℃
尺寸和重量
| 订货代码 | 结构 单元数×每单元芯数× 截面积（mm2） |
标称绝缘厚度 mm |
标称护套厚度 mm |
标称外径 mm |
标称重量 kg/km |
|---|---|---|---|---|---|
| MLN-S/FTPCAT5E4P22S | 4×2×0.22 | 0.4 | 0.75 | 7.7 | 68 |
