MRE-2XCH 150/250V XLPE绝缘,LSOH(SHF1)护套,铠装阻燃仪表&控制缆(多芯)
应用
该铠装电缆适用于船体上任何位置的固定安装,符合IEC 60092-352标准。该电缆阻燃、低压、无卤,适合客船及其他商业船只的安
装。
标准
IEC 60092-350/351/376/359
IEC 60332-1
IEC 60332-3-22
IEC 60754-1/2
IEC 61034

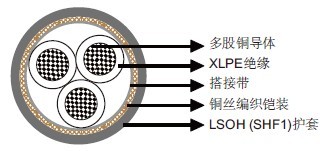

结构
导体:Class 2多股铜导体。
绝缘:XLPE。
内衬层:搭接带。
铠装:铜丝编织。
外护套:LSOH(SHF1)。SHF2可选。
线芯识别
白底色印有数字。
机械和热性能
固定安装弯曲半径:6×OD
温度范围:-30℃ ~ +80℃
尺寸和重量
订货代码 | 结构 芯数×截面积 (mm2) |
标称绝缘厚度 mm |
标称护套厚度 mm |
标称外径 mm |
标称重量 kg/km |
---|---|---|---|---|---|
MRE-2XCH-2C0.75 | 2×0.75 | 0.5 | 1.2 | 7.2 | 80 |
MRE-2XCH-3C0.75 | 3×0.75 | 0.5 | 1.2 | 7.5 | 90 |
MRE-2XCH-5C0.75 | 5×0.75 | 0.5 | 1.4 | 8.9 | 130 |
MRE-2XCH-7C0.75 | 7×0.75 | 0.5 | 1.6 | 9.8 | 150 |
MRE-2XCH-12C0.75 | 12×0.75 | 0.5 | 1.7 | 12.4 | 230 |
MRE-2XCH-19C0.75 | 19×0.75 | 0.5 | 1.9 | 14.6 | 320 |
MRE-2XCH-27C0.75 | 27×0.75 | 0.5 | 2.1 | 17.3 | 460 |
MRE-2XCH-37C0.75 | 37×0.75 | 0.5 | 2.2 | 19.3 | 590 |
MRE-2XCH-2C1.0 | 2×1.0 | 0.5 | 1.4 | 7.9 | 90 |
MRE-2XCH-3C1.0 | 3×1.0 | 0.5 | 1.4 | 8.3 | 100 |
MRE-2XCH-5C1.0 | 5×1.0 | 0.5 | 1.5 | 9.7 | 150 |
MRE-2XCH-7C1.0 | 7×1.0 | 0.5 | 1.6 | 10.4 | 180 |
MRE-2XCH-12C1.0 | 12×1.0 | 0.5 | 1.8 | 13.2 | 270 |
MRE-2XCH-19C1.0 | 19×1.0 | 0.5 | 2.1 | 15.9 | 420 |
MRE-2XCH-27C1.0 | 27×1.0 | 0.5 | 2.2 | 18.4 | 560 |
MRE-2XCH-37C1.0 | 37×1.0 | 0.5 | 2.4 | 20.7 | 710 |
