IEC 60092标准海洋工程及船用电缆
MRE-M3GCH 150/250V云母带+HEPR绝缘,LSOH(SHF1)护套,铠装防火仪表&控制缆(多对)
应用
该电缆适用于船上任意位置安全电路的固定安装,符合IEC 60092-352标准,用于需要防火的场合。该电缆防火、阻燃、低压、无卤
,适合安装在客船或其他商业船只上。
标准
DIN 89159
IEC 60092-351/375/359
IEC 60331-21
IEC 60332-1
IEC 60332-3-22
IEC 60754-1/2
IEC 61034

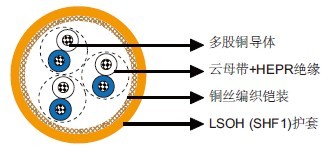

结构
导体:多股铜导体。
绝缘:云母带+HEPR。
成缆单元:线对。
铠装:铜丝编织。
外护套:LSOH(SHF1)。
线芯识别
对:白/蓝色印有对数及芯数。
机械和热性能
固定安装弯曲半径:6×OD
温度范围:-30℃ ~ +75℃
尺寸和重量
订货代码 | 结构 单元数×每单元芯数× 截面积(mm2) |
标称绝缘厚度 mm |
标称护套厚度 mm |
标称外径 mm |
标称重量 kg/km |
---|---|---|---|---|---|
MRE-M3GCH-1P0.75 | 1×2×0.75 | 0.5 | 1.2 | 10.5 | 110 |
MRE-M3GCH-2P0.75 | 2×2×0.75* | 0.5 | 1.3 | 11.0 | 150 |
MRE-M3GCH-4P0.75 | 4×2×0.75 | 0.5 | 1.4 | 16.0 | 270 |
MRE-M3GCH-7P0.75 | 7×2×0.75 | 0.5 | 1.8 | 19.0 | 400 |
MRE-M3GCH-10P0.75 | 10×2×0.75 | 0.5 | 1.9 | 22.0 | 560 |
MRE-M3GCH-14P0.75 | 14×2×0.75 | 0.5 | 2.0 | 27.0 | 740 |
MRE-M3GCH-19P0.75 | 19×2×0.75 | 0.5 | 2.1 | 29.0 | 930 |
MRE-M3GCH-24P0.75 | 24×2×0.75 | 0.5 | 2.2 | 31.0 | 1110 |
*:2个线对以四线组方式组合。
