IEC 60092标准海洋工程及船用电缆
MTX300 0.6/1kV XLPE绝缘，LSOH（SHF1）护套，铠装阻燃电力&控制缆（单芯）
应用
该铠装电缆适用于船体上任何需要电缆保护位置的固定安装。该电缆阻燃、低烟、无卤。
标准
IEC 60092-350/351/353/359
IEC 60332-1
IEC 60332-3-22
IEC 60754-1/2
IEC 61034

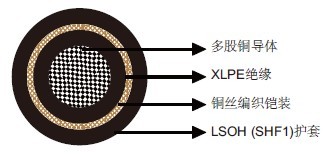

结构
导体：Class 2多股铜导体，圆形或扇形。Class 5多股铜导体可选。
绝缘：XLPE。
铠装：铜丝编织。
外护套：LSOH（SHF1）。SHF2可选。
线芯识别
单芯：黑色。
机械和热性能
固定安装弯曲半径：6×OD
温度范围：-30℃ ~ +80℃
尺寸和重量
MTX300 1RMZ1-R单芯铠装0.6/1kV（-R表示class 2导体。对于class 5导体，请将-R改成-F）
| 订货代码 | 结构 芯数×截面积 （mm2） |
标称绝缘厚度 mm |
标称护套厚度 mm |
标称外径 mm |
标称重量 kg/km |
|---|---|---|---|---|---|
| MTX300-1RMZ1-R-1C1.5 | 1×1.5 | 0.7 | 1.1 | 6.3 | 70 |
| MTX300-1RMZ1-R-1C2.5 | 1×2.5 | 0.7 | 1.1 | 6.7 | 80 |
| MTX300-1RMZ1-R-1C4 | 1×4 | 0.9 | 1.1 | 7.4 | 100 |
| MTX300-1RMZ1-R-1C6 | 1×6 | 0.9 | 1.1 | 8.0 | 120 |
| MTX300-1RMZ1-R-1C10 | 1×10 | 0.9 | 1.1 | 8.8 | 180 |
| MTX300-1RMZ1-R-1C16 | 1×16 | 0.9 | 1.1 | 10.2 | 245 |
| MTX300-1RMZ1-R-1C25 | 1×25 | 0.9 | 1.2 | 11.7 | 355 |
| MTX300-1RMZ1-R-1C35 | 1×35 | 0.9 | 1.2 | 13.0 | 455 |
| MTX300-1RMZ1-R-1C50 | 1×50 | 1.0 | 1.3 | 15.0 | 620 |
| MTX300-1RMZ1-R-1C70 | 1×70 | 1.1 | 1.4 | 17.2 | 850 |
| MTX300-1RMZ1-R-1C95 | 1×95 | 1.1 | 1.4 | 19.1 | 1115 |
| MTX300-1RMZ1-R-1C120 | 1×120 | 1.2 | 1.5 | 21.1 | 1385 |
| MTX300-1RMZ1-R-1C150 | 1×150 | 1.4 | 1.6 | 23.2 | 1690 |
| MTX300-1RMZ1-R-1C185 | 1×185 | 1.6 | 1.6 | 25.5 | 2065 |
| MTX300-1RMZ1-R-1C240 | 1×240 | 1.7 | 1.7 | 28.4 | 2640 |
| MTX300-1RMZ1-R-1C300 | 1×300 | 1.8 | 1.8 | 31.3 | 3260 |
