IEC 60092标准海洋工程及船用电缆
MTX300 0.6/1kV HEPR绝缘，LSOH（SHF1）护套，屏蔽阻燃电力&控制缆（单芯）
应用
该电缆可用于船舶和近海装置任意位置及露天甲板的固定安装。铜丝编织良好的屏蔽性能可减少无线电干扰和电气装置的电气影响。该
电缆阻燃、低烟、无卤。
标准
DIN 89160/98
IEC 60092-353
IEC 60332-1
IEC 60332-3-22
IEC 60754-1/2
IEC 61034

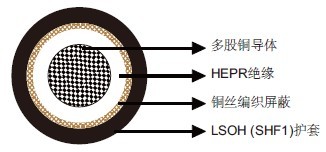

结构
导体：Class 2多股铜导体。
绝缘：HEPR。
总屏蔽：铜丝编织。
外护套：LSOH（SHF1）。
线芯识别
单芯：自然色（米黄色）。
机械和热性能
固定安装弯曲半径：6×OD
温度范围：-20℃ ~ +75℃
尺寸和重量
| 订货代码 | 结构 芯数×截面积 （mm2） |
标称绝缘厚度 mm |
标称护套厚度 mm |
标称外径 mm |
标称重量 kg/km |
|---|---|---|---|---|---|
| MTX300-1G7MZ1-R-1C4 | 1×4 | 0.7 | 1.2 | 7.3 | 110 |
| MTX300-1G7MZ1-R-1C6 | 1×6 | 0.7 | 1.2 | 8.3 | 140 |
| MTX300-1G7MZ1-R-1C10 | 1×10 | 0.7 | 1.2 | 9.3 | 190 |
| MTX300-1G7MZ1-R-1C16 | 1×16 | 0.7 | 1.2 | 10.3 | 270 |
| MTX300-1G7MZ1-R-1C25 | 1×25 | 0.9 | 1.2 | 12.3 | 380 |
| MTX300-1G7MZ1-R-1C35 | 1×35 | 0.9 | 1.2 | 13.3 | 480 |
| MTX300-1G7MZ1-R-1C50 | 1×50 | 1.0 | 1.3 | 15.3 | 660 |
| MTX300-1G7MZ1-R-1C70 | 1×70 | 1.1 | 1.4 | 17.3 | 900 |
| MTX300-1G7MZ1-R-1C95 | 1×95 | 1.1 | 1.4 | 19.5 | 1170 |
| MTX300-1G7MZ1-R-1C120 | 1×120 | 1.2 | 1.5 | 21.0 | 1410 |
| MTX300-1G7MZ1-R-1C150 | 1×150 | 1.4 | 1.6 | 22.8 | 1750 |
| MTX300-1G7MZ1-R-1C185 | 1×185 | 1.6 | 1.6 | 24.8 | 2160 |
| MTX300-1G7MZ1-R-1C240 | 1×240 | 1.7 | 1.7 | 27.8 | 2770 |
| MTX300-1G7MZ1-R-1C300 | 1×300 | 1.8 | 1.8 | 30.3 | 3440 |
