IEC 60092标准海洋工程及船用电缆
MTX300 0.6/1kV HEPR绝缘,LSOH(SHF1)护套阻燃电力&控制缆(单芯)
应用
该电缆适用于船舶和近海装置任意位置的固定安装。该电缆阻燃、低烟、无卤。
标准
DIN 89160/98
IEC 60092-353
IEC 60332-1
IEC 60332-3-22
IEC 60754-1/2
IEC 61034

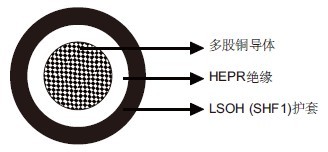

结构
导体:Class 2多股铜导体。
绝缘:HEPR。
外护套:LSOH(SHF1)。
线芯识别
单芯:自然色(米黄色)。
机械和热性能
固定安装弯曲半径:6×OD(OD>25mm);4×OD(OD ≤25mm)
温度范围:-20℃ ~ +75℃
尺寸和重量
订货代码 | 结构 芯数×截面积 (mm2) |
标称绝缘厚度 mm |
标称护套厚度 mm |
标称外径 mm |
标称重量 kg/km |
---|---|---|---|---|---|
MTX300-1G7Z1-R-1C4 | 1×4 | 0.7 | 1.2 | 6.5 | 80 |
MTX300-1G7Z1-R-1C6 | 1×6 | 0.7 | 1.2 | 7.5 | 110 |
MTX300-1G7Z1-R-1C10 | 1×10 | 0.7 | 1.2 | 8.5 | 150 |
MTX300-1G7Z1-R-1C16 | 1×16 | 0.7 | 1.2 | 9.5 | 220 |
MTX300-1G7Z1-R-1C25 | 1×25 | 0.9 | 1.2 | 11.0 | 320 |
MTX300-1G7Z1-R-1C35 | 1×35 | 0.9 | 1.2 | 12.0 | 420 |
MTX300-1G7Z1-R-1C50 | 1×50 | 1.0 | 1.3 | 13.5 | 560 |
MTX300-1G7Z1-R-1C70 | 1×70 | 1.1 | 1.3 | 15.5 | 780 |
MTX300-1G7Z1-R-1C95 | 1×95 | 1.1 | 1.4 | 17.8 | 1030 |
MTX300-1G7Z1-R-1C120 | 1×120 | 1.2 | 1.4 | 19.3 | 1290 |
MTX300-1G7Z1-R-1C150 | 1×150 | 1.4 | 1.5 | 21.3 | 1590 |
MTX300-1G7Z1-R-1C185 | 1×185 | 1.6 | 1.5 | 23.5 | 1960 |
MTX300-1G7Z1-R-1C240 | 1×240 | 1.7 | 1.6 | 26.5 | 2560 |
MTX300-1G7Z1-R-1C300 | 1×300 | 1.8 | 1.7 | 29.5 | 3200 |
