IEC 60092标准海洋工程及船用电缆
MFX300 0.6/1kV云母带+XLPE绝缘，LSOH（SHF1）护套，铠装防火电力&控制缆（单芯）
应用
该铠装防火电缆适用于船体上需电缆保护的任何位置的固定安装。该电缆防火、阻燃、低压、无卤。
标准
IEC 60092-350/351/353/359
IEC 60331-21
IEC 60332-1
IEC 60332-3-22
IEC 60754-1/2
IEC 61034

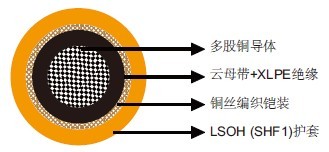

结构
导体：Class 2多股铜导体。Class 5多股铜导体可选。
绝缘：云母带+XLPE。
铠装：铜丝编织。
外护套：LSOH（SHF1）。SHF2可选。
线芯识别
单芯：黑色。
机械和热性能
固定安装弯曲半径：6×OD
温度范围：-30℃ ~ +80℃
尺寸和重量
MFX300 1mRMZ1-R单芯铠装0.6/1kV（-R表示class 2导体。对于class 5导体，请将-R改成-F）
| 订货代码 | 结构 芯数×截面积 （mm2） |
标称绝缘厚度 mm |
标称护套厚度 mm |
标称外径 mm |
标称重量 kg/km |
|---|---|---|---|---|---|
| MFX300-1mRMZ1-R-1C25 | 1×25 | 0.9 | 1.2 | 13.0 | 410 |
| MFX300-1mRMZ1-R-1C35 | 1×35 | 0.9 | 1.2 | 14.6 | 550 |
| MFX300-1mRMZ1-R-1C50 | 1×50 | 1.0 | 1.3 | 15.8 | 720 |
| MFX300-1mRMZ1-R-1C70 | 1×70 | 1.1 | 1.4 | 17.8 | 960 |
| MFX300-1mRMZ1-R-1C95 | 1×95 | 1.1 | 1.4 | 20.7 | 1250 |
| MFX300-1mRMZ1-R-1C120 | 1×120 | 1.2 | 1.5 | 22.8 | 1540 |
