IEC 60092标准海洋工程及船用电缆
MTX300 0.6/1kV XLPE绝缘，LSOH（SHF1）护套阻燃电力&控制缆（单芯）
应用
该非铠装电力&控制电缆适用于船体上任何不受机械危害位置的固定安装，符合IEC 60092-352标准。该电缆阻燃、低烟、无卤。
标准
IEC 60092-350/351/353/359
IEC 60332-1
IEC 60332-3-22
IEC 60754-1/2
IEC 61034

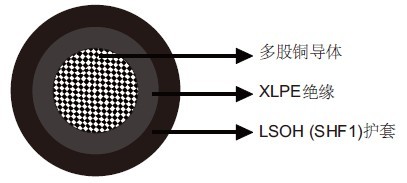

结构
导体：Class 2多股铜导体，圆形或扇形。Class 5多股铜导体可选。
绝缘：XLPE。
外护套：LSOH（SHF1）。SHF2可选。
线芯识别
单芯：黑色。
机械和热性能
固定安装弯曲半径：6×OD（OD>25mm）；4×OD（OD ≤25mm）
温度范围：-30℃ ~ +80℃
尺寸和重量
MTX300 1RZ1-R单芯0.6/1kV（-R表示class 2导体。对于class 5导体，请将-R改成-F）
| 订货代码 | 结构 芯数×截面积 （mm2） |
标称绝缘厚度 mm |
标称护套厚度 mm |
标称外径 mm |
标称重量 kg/km |
|---|---|---|---|---|---|
| MTX300-1RZ1-R-1C1.5 | 1×1.5 | 0.7 | 1.0 | 5.0 | 40 |
| MTX300-1RZ1-R-1C2.5 | 1×2.5 | 0.7 | 1.0 | 5.4 | 50 |
| MTX300-1RZ1-R-1C4 | 1×4 | 0.9 | 1.04 | 6.4 | 70 |
| MTX300-1RZ1-R-1C6 | 1×6 | 0.9 | 1.04 | 7.0 | 90 |
| MTX300-1RZ1-R-1C10 | 1×10 | 0.9 | 1.04 | 7.9 | 130 |
| MTX300-1RZ1-R-1C16 | 1×16 | 0.9 | 1.04 | 8.9 | 190 |
| MTX300-1RZ1-R-1C25 | 1×25 | 0.9 | 1.1 | 10.4 | 295 |
| MTX300-1RZ1-R-1C35 | 1×35 | 0.9 | 1.1 | 11.7 | 380 |
| MTX300-1RZ1-R-1C50 | 1×50 | 1.0 | 1.2 | 13.3 | 510 |
| MTX300-1RZ1-R-1C70 | 1×70 | 1.1 | 1.3 | 15.5 | 720 |
| MTX300-1RZ1-R-1C95 | 1×95 | 1.1 | 1.3 | 17.4 | 970 |
| MTX300-1RZ1-R-1C120 | 1×120 | 1.2 | 1.4 | 19.4 | 1220 |
| MTX300-1RZ1-R-1C150 | 1×150 | 1.4 | 1.5 | 21.5 | 1505 |
| MTX300-1RZ1-R-1C185 | 1×185 | 1.6 | 1.5 | 23.8 | 1865 |
| MTX300-1RZ1-R-1C240 | 1×240 | 1.7 | 1.6 | 26.7 | 2420 |
| MTX300-1RZ1-R-1C300 | 1×300 | 1.8 | 1.7 | 29.6 | 3015 |
