IEC 60092标准海洋工程及船用电缆
MTX400 0.6/1kV XLPE绝缘，LSOH（SHF1）护套，铠装阻燃电力&控制缆（多芯）
应用
该铠装电缆适用于船体上任何需要电缆保护位置的固定安装。该电缆阻燃、低烟、无卤。
标准
IEC 60092-350/351/353/359
IEC 60332-1
IEC 60332-3-22
IEC 60754-1/2
IEC 61034

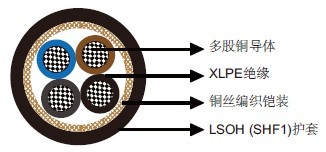

结构
导体：Class 2多股铜导体，圆形或扇形。Class 5多股铜导体可选。
绝缘：XLPE。
内衬层：搭接带。
铠装：铜丝编织。
外护套：LSOH（SHF1）。SHF2可选。
线芯识别
两芯：蓝，棕。
三芯：棕，黑，灰。
四芯：蓝，棕，黑，灰。
五芯：蓝，棕，黑，灰，黑。
多芯：白底色加黑色数字。
带黄/绿线（可选）
两芯+地线（3G）：黄/绿，蓝，棕。
三芯+地线（4G）：黄/绿，棕，黑，灰。
四芯+地线（5G）：黄/绿，蓝，棕，黑，灰。.
机械和热性能
固定安装弯曲半径：6×OD
温度范围：-30℃ ~ +80℃
尺寸和重量
MTX400 1RMZ1-R多芯铠装0.6/1kV（-R表示class 2导体。对于class 5导体，请将-R改成-F）
| 订货代码 | 结构 芯数×截面积 （mm2） |
标称绝缘厚度 mm |
标称护套厚度 mm |
标称外径 mm |
标称重量 kg/km |
|---|---|---|---|---|---|
| MTX400-1RMZ1-R-2C1.5 | 2×1.5 | 0.7 | 1.1 | 9.3 | 120 |
| MTX400-1RMZ1-R-2C2.5 | 2×2.5 | 0.7 | 1.1 | 10.1 | 150 |
| MTX400-1RMZ1-R-2C4 | 2×4 | 0.9 | 1.2 | 12.2 | 195 |
| MTX400-1RMZ1-R-2C6 | 2×6 | 0.9 | 1.2 | 13.7 | 275 |
| MTX400-1RMZ1-R-2C10 | 2×10 | 0.9 | 1.3 | 15.7 | 385 |
| MTX400-1RMZ1-R-2C16 | 2×16 | 0.9 | 1.4 | 18.4 | 595 |
| MTX400-1RMZ1-R-2C25 | 2×25 | 0.9 | 1.5 | 21.3 | 820 |
| MTX400-1RMZ1-R-2C35 | 2×35 | 0.9 | 1.5 | 23.9 | 1140 |
| MTX400-1RMZ1-R-2C50 | 2×50 | 1.0 | 1.5 | 26.7 | 1500 |
| MTX400-1RMZ1-R-3C1.5(3G1.5) | 3×(G)1.5 | 0.7 | 1.1 | 9.8 | 145 |
| MTX400-1RMZ1-R-3C2.5(3G2.5) | 3×(G)2.5 | 0.7 | 1.1 | 10.7 | 180 |
| MTX400-1RMZ1-R-3C4 | 3×4 | 0.9 | 1.2 | 12.9 | 245 |
| MTX400-1RMZ1-R-3C6 | 3×6 | 0.9 | 1.3 | 14.7 | 345 |
| MTX400-1RMZ1-R-3C10 | 3×10 | 0.9 | 1.3 | 16.6 | 490 |
| MTX400-1RMZ1-R-3C16 | 3×16 | 0.9 | 1.4 | 19.5 | 755 |
| MTX400-1RMZ1-R-3C25 | 3×25 | 0.9 | 1.6 | 22.7 | 1095 |
| MTX400-1RMZ1-R-3C35 | 3×35 | 0.9 | 1.6 | 24.9 | 1340 |
| MTX400-1RMZ1-R-3C35S | 3×35 (扇形) | 0.9 | 1.6 | 22.0 | 1320 |
| MTX400-1RMZ1-R-3C50 | 3×50 | 1.0 | 1.6 | 27.1 | 1750 |
| MTX400-1RMZ1-R-3C50S | 3×50 (扇形) | 1.0 | 1.6 | 24.8 | 1820 |
| MTX400-1RMZ1-R-3C70S | 3×70 (扇形) | 1.1 | 2.0 | 29.7 | 2575 |
| MTX400-1RMZ1-R-3C95S | 3×95 (扇形) | 1.1 | 2.1 | 33.1 | 3435 |
| MTX400-1RMZ1-R-3C120S | 3×120 (扇形) | 1.2 | 2.2 | 36.0 | 4070 |
| MTX400-1RMZ1-R-3C150S | 3×150 (扇形) | 1.4 | 2.4 | 40.9 | 5435 |
| MTX400-1RMZ1-R-4C1.5(4G1.5) | 4×(G)1.5 | 0.7 | 1.1 | 10.5 | 170 |
| MTX400-1RMZ1-R-4C2.5(4G2.5) | 4×(G)2.5 | 0.7 | 1.2 | 11.8 | 225 |
| MTX400-1RMZ1-R-4C4 | 4×4 | 0.9 | 1.3 | 14.7 | 335 |
| MTX400-1RMZ1-R-4C6 | 4×6 | 0.9 | 1.3 | 16.0 | 425 |
| MTX400-1RMZ1-R-4C10 | 4×10 | 0.9 | 1.4 | 18.3 | 625 |
| MTX400-1RMZ1-R-4C16 | 4×16 | 0.9 | 1.5 | 21.5 | 935 |
| MTX400-1RMZ1-R-4C25 | 4×25 | 0.9 | 1.6 | 24.4 | 1345 |
| MTX400-1RMZ1-R-4C35 | 4×35 | 0.9 | 1.7 | 27.5 | 1715 |
| MTX400-1RMZ1-R-4C35S | 4×35 (扇形) | 0.9 | 1.7 | 24.3 | 1700 |
| MTX400-1RMZ1-R-4C50 | 4×50 | 1.0 | 1.6 | 29.9 | 2400 |
| MTX400-1RMZ1-R-4C50S | 4×50(扇形) | 1.0 | 1.6 | 27.3 | 2300 |
| MTX400-1RMZ1-R-4C70S | 4×70(扇形) | 1.1 | 2.1 | 32.8 | 3250 |
| MTX400-1RMZ1-R-4C95S | 4×95(扇形) | 1.1 | 2.2 | 37.3 | 4390 |
| MTX400-1RMZ1-R-5C1.5(5G1.5) | 5×(G)1.5 | 0.7 | 1.2 | 11.7 | 205 |
| MTX400-1RMZ1-R-5C2.5(5G2.5) | 5×(G)2.5 | 0.7 | 1.2 | 12.8 | 265 |
| MTX400-1RMZ1-R-5G4 | 5G4 | 0.9 | 1.2 | 15.2 | 360 |
| MTX400-1RMZ1-R-6C1.5 | 6×1.5 | 0.7 | 1.2 | 12.7 | 240 |
| MTX400-1RMZ1-R-7C1.5 | 7×1.5 | 0.7 | 1.2 | 12.7 | 260 |
| MTX400-1RMZ1-R-8C1.5 | 8×1.5 | 0.7 | 1.2 | 15.5 | 340 |
| MTX400-1RMZ1-R-10C1.5 | 10×1.5 | 0.7 | 1.3 | 16.2 | 390 |
| MTX400-1RMZ1-R-12C1.5 | 12×1.5 | 0.7 | 1.4 | 16.9 | 440 |
| MTX400-1RMZ1-R-16C1.5 | 16×1.5 | 0.7 | 1.4 | 18.6 | 550 |
| MTX400-1RMZ1-R-19C1.5 | 19×1.5 | 0.7 | 1.5 | 19.7 | 620 |
| MTX400-1RMZ1-R-24C1.5 | 24×1.5 | 0.7 | 1.6 | 22.9 | 800 |
| MTX400-1RMZ1-R-5C2.5 | 5×2.5 | 0.7 | 1.2 | 12.9 | 290 |
| MTX400-1RMZ1-R-7C2.5 | 7×2.5 | 0.7 | 1.2 | 14.6 | 390 |
| MTX400-1RMZ1-R-12C2.5 | 12×2.5 | 0.7 | 1.4 | 18.7 | 610 |
| MTX400-1RMZ1-R-19C2.5 | 19×2.5 | 0.7 | 1.5 | 21.8 | 870 |
| MTX400-1RMZ1-R-24C2.5 | 24×2.5 | 0.7 | 1.6 | 25.6 | 1100 |
| MTX400-1RMZ1-R-27C2.5 | 27×2.5 | 0.7 | 1.7 | 26.1 | 1200 |
| MTX400-1RMZ1-R-37C2.5 | 37×2.5 | 0.7 | 1.9 | 29.2 | 1560 |
