IEC 60092标准海洋工程及船用电缆
MTX400 0.6/1kV HEPR绝缘，LSOH（SHF1）护套，屏蔽阻燃电力&控制缆（多芯）
应用
该电缆可用于船舶和近海装置任意位置及露天甲板的固定安装。铜丝编织良好的屏蔽性能可减少无线电干扰和电气装置的电气影响。该
电缆阻燃、低烟、无卤。
标准
DIN 89160/98
IEC 60092-353
IEC 60332-1
IEC 60332-3-22
IEC 60754-1/2
IEC 61034

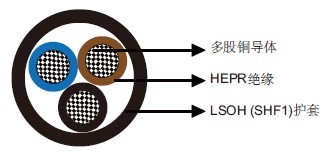

结构
导体：Class 2多股铜导体。
绝缘：HEPR。
内衬层：搭接带或挤压填充。
总屏蔽：铜丝编织。
外护套：LSOH（SHF1）。
线芯识别
两芯：黑，蓝。
三芯：黑，蓝，棕。
四芯：黑，蓝，棕，黑。
五芯：黑，蓝，棕，黑，黑。
多芯：所有芯线为自然色，印有数字，中心以数字1为起始。
3芯以上带黄/绿线的电缆需订制。
机械和热性能
固定安装弯曲半径：6×OD
温度范围：-20℃ ~ +75℃
尺寸和重量
| 订货代码 | 结构 芯数×截面积 （mm2） |
标称绝缘厚度 mm |
标称护套厚度 mm |
标称外径 mm |
标称重量 kg/km |
|---|---|---|---|---|---|
| MTX400-1G7MZ1-R-2C1.5 | 2×1.5 | 0.7 | 1.2 | 11.3 | 180 |
| MTX400-1G7MZ1-R-2C2.5 | 2×2.5 | 0.7 | 1.2 | 12.3 | 220 |
| MTX400-1G7MZ1-R-2C4 | 2×4 | 0.7 | 1.3 | 13.3 | 280 |
| MTX400-1G7MZ1-R-2C6 | 2×6 | 0.7 | 1.3 | 15.3 | 380 |
| MTX400-1G7MZ1-R-2C10 | 2×10 | 0.7 | 1.4 | 17.0 | 500 |
| MTX400-1G7MZ1-R-2C16 | 2×16 | 0.7 | 1.5 | 19.5 | 710 |
| MTX400-1G7MZ1-R-2C25 | 2×25 | 0.9 | 1.6 | 22.0 | 1020 |
| MTX400-1G7MZ1-R-3C1.5 | 3×1.5 | 0.7 | 1.2 | 11.8 | 210 |
| MTX400-1G7MZ1-R-3C2.5 | 3×2.5 | 0.7 | 1.2 | 12.8 | 260 |
| MTX400-1G7MZ1-R-3C4 | 3×4 | 0.7 | 1.3 | 13.8 | 330 |
| MTX400-1G7MZ1-R-3C6 | 3×6 | 0.7 | 1.3 | 15.8 | 450 |
| MTX400-1G7MZ1-R-3C10 | 3×10 | 0.7 | 1.4 | 18.0 | 620 |
| MTX400-1G7MZ1-R-3C16 | 3×16 | 0.7 | 1.5 | 20.5 | 870 |
| MTX400-1G7MZ1-R-3C25 | 3×25 | 0.9 | 1.7 | 23.8 | 1280 |
| MTX400-1G7MZ1-R-3C35 | 3×35 | 0.9 | 1.8 | 26.5 | 1680 |
| MTX400-1G7MZ1-R-3C50 | 3×50 | 1.0 | 2.1 | 29.8 | 2180 |
| MTX400-1G7MZ1-R-3C70 | 3×70 | 1.1 | 2.0 | 34.8 | 3020 |
| MTX400-1G7MZ1-R-3C95 | 3×95 | 1.1 | 2.3 | 39.3 | 4050 |
| MTX400-1G7MZ1-R-3C120 | 3×120 | 1.2 | 2.5 | 43.3 | 5000 |
| MTX400-1G7MZ1-R-4C1.5 | 4×1.5 | 0.7 | 1.2 | 12.3 | 240 |
| MTX400-1G7MZ1-R-4C2.5 | 4×2.5 | 0.7 | 1.3 | 14.3 | 300 |
| MTX400-1G7MZ1-R-4C4 | 4×4 | 0.7 | 1.3 | 15.3 | 430 |
| MTX400-1G7MZ1-R-4C6 | 4×6 | 0.7 | 1.4 | 17.0 | 540 |
| MTX400-1G7MZ1-R-4C10 | 4×10 | 0.7 | 1.5 | 19.5 | 780 |
| MTX400-1G7MZ1-R-4C16 | 4×16 | 0.7 | 1.6 | 22.3 | 1090 |
| MTX400-1G7MZ1-R-4C25 | 4×25 | 0.9 | 1.8 | 26.3 | 1630 |
| MTX400-1G7MZ1-R-4C35 | 4×35 | 0.9 | 1.9 | 29.0 | 2120 |
| MTX400-1G7MZ1-R-4C50 | 4×50 | 1.0 | 2.0 | 33.0 | 2750 |
| MTX400-1G7MZ1-R-4C70 | 4×70 | 1.1 | 2.3 | 38.8 | 3900 |
| MTX400-1G7MZ1-R-4C95 | 4×95 | 1.1 | 2.5 | 43.8 | 5160 |
| MTX400-1G7MZ1-R-5C1.5 | 5×1.5 | 0.7 | 1.3 | 13.3 | 290 |
| MTX400-1G7MZ1-R-5C2.5 | 5×2.5 | 0.7 | 1.3 | 15.3 | 400 |
| MTX400-1G7MZ1-R-7C1.5 | 7×1.5 | 0.7 | 1.3 | 14.3 | 380 |
| MTX400-1G7MZ1-R-10C1.5 | 10×1.5 | 0.7 | 1.3 | 17.0 | 450 |
| MTX400-1G7MZ1-R-12C1.5 | 12×1.5 | 0.7 | 1.4 | 18.0 | 500 |
| MTX400-1G7MZ1-R-14C1.5 | 14×1.5 | 0.7 | 1.4 | 18.5 | 560 |
| MTX400-1G7MZ1-R-16C1.5 | 16×1.5 | 0.7 | 1.4 | 19.8 | 630 |
| MTX400-1G7MZ1-R-19C1.5 | 19×1.5 | 0.7 | 1.5 | 20.5 | 710 |
| MTX400-1G7MZ1-R-24C1.5 | 24×1.5 | 0.7 | 1.6 | 24.0 | 880 |
