IEC 60092标准海洋工程及船用电缆
MFX400 0.6/1kV云母带+XLPE绝缘，LSOH（SHF1）护套，铠装防火电力&控制缆（多芯）
应用
该铠装防火电缆适用于船体上需电缆保护的任何位置的固定安装。该电缆防火、阻燃、低压、无卤。
标准
IEC 60092-350/351/353/359
IEC 60331-21
IEC 60332-1
IEC 60332-3-22
IEC 60754-1/2
IEC 61034

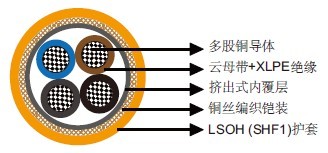

结构
导体：Class 2多股铜导体。Class 5多股铜导体可选。
绝缘：云母带+XLPE。
内衬层：挤压式内衬层。
铠装：铜丝编织。
外护套：LSOH（SHF1）。SHF2可选。
线芯识别
两芯：蓝，棕。
三芯：棕，黑，灰。
四芯：蓝，棕，黑，灰。
五芯：蓝，棕，黑，灰，黑。
多芯：白底色加黑色数字。
机械和热性能
固定安装弯曲半径：6×OD
温度范围：-30℃ ~ +80℃
尺寸和重量
MFX400 1mRMZ1-R多芯铠装0.6/1kV（-R表示class 2导体。对于class 5导体，请将-R改成-F）
| 订货代码 | 结构 芯数×截面积 （mm2） |
标称绝缘厚度 mm |
标称护套厚度 mm |
标称外径 mm |
标称重量 kg/km |
|---|---|---|---|---|---|
| MFX400-1mRMZ1-R-2C1.5 | 2×1.5 | 0.7 | 1.1 | 10.5 | 180 |
| MFX400-1mRMZ1-R-2C2.5 | 2×2.5 | 0.7 | 1.1 | 11.7 | 230 |
| MFX400-1mRMZ1-R-2C4 | 2×4 | 0.9 | 1.2 | 12.9 | 290 |
| MFX400-1mRMZ1-R-2C6 | 2×6 | 0.9 | 1.2 | 14.8 | 400 |
| MFX400-1mRMZ1-R-2C10 | 2×10 | 0.9 | 1.3 | 16.6 | 570 |
| MFX400-1mRMZ1-R-2C16 | 2×16 | 0.9 | 1.4 | 19.0 | 770 |
| MFX400-1mRMZ1-R-2C25 | 2×25 | 0.9 | 1.5 | 22.8 | 1130 |
| MFX400-1mRMZ1-R-2C35 | 2×35 | 0.9 | 1.5 | 25.0 | 1420 |
| MFX400-1mRMZ1-R-2C50 | 2×50 | 1.0 | 1.5 | 28.0 | 1860 |
| MFX400-1mRMZ1-R-3C1.5 | 3×1.5 | 0.7 | 1.1 | 11.2 | 210 |
| MFX400-1mRMZ1-R-3C2.5 | 3×2.5 | 0.7 | 1.1 | 12.2 | 260 |
| MFX400-1mRMZ1-R-3C4 | 3×4 | 0.9 | 1.2 | 13.5 | 340 |
| MFX400-1mRMZ1-R-3C6 | 3×6 | 0.9 | 1.3 | 15.7 | 480 |
| MFX400-1mRMZ1-R-3C10 | 3×10 | 0.9 | 1.3 | 17.7 | 680 |
| MFX400-1mRMZ1-R-3C16 | 3×16 | 0.9 | 1.4 | 20.0 | 930 |
| MFX400-1mRMZ1-R-3C25 | 3×25 | 0.9 | 1.6 | 24.1 | 1380 |
| MFX400-1mRMZ1-R-3C35 | 3×35 | 0.9 | 1.6 | 26.4 | 1770 |
| MFX400-1mRMZ1-R-3C50 | 3×50 | 1.0 | 1.6 | 29.6 | 2350 |
| MFX400-1mRMZ1-R-3C70S | 3×70 (扇形) | 1.1 | 2.0 | 31.9 | 2930 |
| MFX400-1mRMZ1-R-3C95S | 3×95 (扇形) | 1.1 | 2.1 | 36.1 | 3870 |
| MFX400-1mRMZ1-R-3C120S | 3×120 (扇形) | 1.2 | 2.2 | 39.6 | 4770 |
| MFX400-1mRMZ1-R-4C1.5 | 4×1.5 | 0.7 | 1.1 | 12.1 | 250 |
| MFX400-1mRMZ1-R-4C2.5 | 4×2.5 | 0.7 | 1.2 | 12.9 | 300 |
| MFX400-1mRMZ1-R-4C4 | 4×4 | 0.9 | 1.3 | 15.4 | 440 |
| MFX400-1mRMZ1-R-4C6 | 4×6 | 0.9 | 1.3 | 17.0 | 570 |
| MFX400-1mRMZ1-R-4C10 | 4×10 | 0.9 | 1.4 | 19.1 | 810 |
| MFX400-1mRMZ1-R-4C16 | 4×16 | 0.9 | 1.5 | 22.2 | 1160 |
| MFX400-1mRMZ1-R-4C25 | 4×25 | 0.9 | 1.6 | 26.9 | 1720 |
| MFX400-1mRMZ1-R-4C35 | 4×35 | 0.9 | 1.7 | 29.7 | 2220 |
| MFX400-1mRMZ1-R-5C1.5 | 5×1.5 | 0.7 | 1.2 | 12.8 | 280 |
| MFX400-1mRMZ1-R-7C1.5 | 7×1.5 | 0.7 | 1.2 | 14.3 | 370 |
| MFX400-1mRMZ1-R-12C1.5 | 12×1.5 | 0.7 | 1.4 | 17.9 | 570 |
| MFX400-1mRMZ1-R-19C1.5 | 19×1.5 | 0.7 | 1.5 | 20.7 | 790 |
| MFX400-1mRMZ1-R-27C1.5 | 27×1.5 | 0.7 | 1.7 | 24.4 | 1100 |
| MFX400-1mRMZ1-R-37C1.5 | 37×1.5 | 0.7 | 1.9 | 27.3 | 1380 |
| MFX400-1mRMZ1-R-5C2.5 | 5×2.5 | 0.7 | 1.2 | 14.7 | 400 |
| MFX400-1mRMZ1-R-7C2.5 | 7×2.5 | 0.7 | 1.2 | 15.8 | 480 |
| MFX400-1mRMZ1-R-12C2.5 | 12×2.5 | 0.7 | 1.4 | 20.3 | 780 |
| MFX400-1mRMZ1-R-19C2.5 | 19×2.5 | 0.7 | 1.5 | 23.4 | 1070 |
| MFX400-1mRMZ1-R-27C2.5 | 27×2.5 | 0.7 | 1.7 | 27.9 | 1500 |
