IEC 60092标准海洋工程及船用电缆
MFX400 0.6/1kV云母带+XLPE绝缘,LSOH(SHF1)护套防火电力&控制缆(多芯)
应用
该非铠装防火电缆适用于船体上不需电缆保护的任何位置的固定安装。该电缆防火、阻燃、低压、无卤。
标准
IEC 60092-350/351/353/359
IEC 60331-21
IEC 60332-1
IEC 60332-3-22
IEC 60754-1/2
IEC 61034

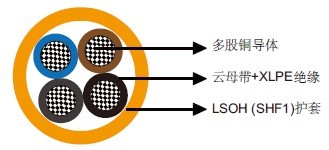

结构
导体:Class 2多股铜导体。Class 5多股铜导体可选。
绝缘:云母带+XLPE。
外护套:LSOH(SHF1)。SHF2可选。
线芯识别
两芯:蓝,棕。
三芯:棕,黑,灰。
四芯:蓝,棕,黑,灰。
五芯:蓝,棕,黑,灰,黑。
多芯:白底色加黑色数字。
机械和热性能
固定安装弯曲半径:6×OD(OD>25mm);4×OD(OD ≤25mm)
温度范围:-30℃ ~ +80℃
尺寸和重量
MFX400 1mRZ1-R多芯0.6/1kV(-R表示class 2导体。对于class 5导体,请将-R改成 -F)
订货代码 | 结构 芯数×截面积 (mm2) |
标称绝缘厚度 mm |
标称护套厚度 mm |
标称外径 mm |
标称重量 kg/km |
---|---|---|---|---|---|
MFX400-1mRZ1-R-2C1.5 | 2×1.5 | 0.7 | 1.1 | 8.5 | 85 |
MFX400-1mRZ1-R-2C2.5 | 2×2.5 | 0.7 | 1.1 | 9.5 | 110 |
MFX400-1mRZ1-R-2C4 | 2×4 | 0.9 | 1.1 | 11.7 | 140 |
MFX400-1mRZ1-R-2C6 | 2×6 | 0.9 | 1.2 | 13.0 | 230 |
MFX400-1mRZ1-R-2C10 | 2×10 | 0.9 | 1.2 | 14.7 | 330 |
MFX400-1mRZ1-R-2C16 | 2×16 | 0.9 | 1.3 | 17.0 | 490 |
MFX400-1mRZ1-R-2C25 | 2×25 | 0.9 | 1.3 | 19.5 | 750 |
MFX400-1mRZ1-R-2C35 | 2×35 | 0.9 | 1.5 | 22.0 | 990 |
MFX400-1mRZ1-R-2C50 | 2×50 | 1.0 | 1.5 | 24.8 | 1340 |
MFX400-1mRZ1-R-3C1.5 | 3×1.5 | 0.7 | 1.1 | 9.5 | 105 |
MFX400-1mRZ1-R-3C2.5 | 3×2.5 | 0.7 | 1.1 | 10.0 | 145 |
MFX400-1mRZ1-R-3C4 | 3×4 | 0.9 | 1.2 | 12.7 | 205 |
MFX400-1mRZ1-R-3C6 | 3×6 | 0.9 | 1.2 | 13.9 | 270 |
MFX400-1mRZ1-R-3C10 | 3×10 | 0.9 | 1.3 | 15.9 | 400 |
MFX400-1mRZ1-R-3C16 | 3×16 | 0.9 | 1.3 | 18.4 | 610 |
MFX400-1mRZ1-R-3C25 | 3×25 | 0.9 | 1.5 | 21.4 | 920 |
MFX400-1mRZ1-R-3C35 | 3×35 | 0.9 | 1.6 | 24.2 | 1330 |
MFX400-1mRZ1-R-3C50 | 3×50 | 1.0 | 1.7 | 27.5 | 1830 |
MFX400-1mRZ1-R-3C70 | 3×70 | 1.1 | 1.8 | 32.0 | 2570 |
MFX400-1mRZ1-R-3C70S | 3×70 (sector shaped) | 1.1 | 1.8 | 27.5 | 2370 |
MFX400-1mRZ1-R-3C95 | 3×95 | 1.1 | 1.9 | 36.4 | 3360 |
MFX400-1mRZ1-R-3C95S | 3×95 (sector shaped) | 1.1 | 1.9 | 31.1 | 3130 |
MFX400-1mRZ1-R-3C120 | 3×120 | 1.2 | 2.1 | 40.7 | 4180 |
MFX400-1mRZ1-R-3C120S | 3×120 (sector shaped) | 1.2 | 2.1 | 34.4 | 3930 |
MFX400-1mRZ1-R-4C1.5 | 4×1.5 | 0.7 | 1.1 | 10.0 | 135 |
MFX400-1mRZ1-R-4C2.5 | 4×2.5 | 0.7 | 1.1 | 11.2 | 180 |
MFX400-1mRZ1-R-4C4 | 4×4 | 0.9 | 1.2 | 13.9 | 260 |
MFX400-1mRZ1-R-4C6 | 4×6 | 0.9 | 1.2 | 15.2 | 350 |
MFX400-1mRZ1-R-4C10 | 4×10 | 0.9 | 1.3 | 17.4 | 530 |
MFX400-1mRZ1-R-4C16 | 4×16 | 0.9 | 1.4 | 20.2 | 800 |
MFX400-1mRZ1-R-4C25 | 4×25 | 0.9 | 1.5 | 23.5 | 1230 |
MFX400-1mRZ1-R-4C35 | 4×35 | 0.9 | 1.7 | 26.7 | 1650 |
MFX400-1mRZ1-R-5C1.5 | 5×1.5 | 0.7 | 1.1 | 11.0 | 170 |
MFX400-1mRZ1-R-7C1.5 | 7×1.5 | 0.7 | 1.2 | 12.6 | 210 |
MFX400-1mRZ1-R-12C1.5 | 12×1.5 | 0.7 | 1.3 | 16.5 | 350 |
MFX400-1mRZ1-R-19C1.5 | 19×1.5 | 0.7 | 1.4 | 19.6 | 520 |
MFX400-1mRZ1-R-27C1.5 | 27×1.5 | 0.7 | 1.5 | 23.3 | 730 |
MFX400-1mRZ1-R-37C1.5 | 37×1.5 | 0.7 | 1.6 | 26.3 | 980 |
MFX400-1mRZ1-R-5C2.5 | 5×2.5 | 0.7 | 1.2 | 12.5 | 240 |
MFX400-1mRZ1-R-7C2.5 | 7×2.5 | 0.7 | 1.2 | 14.1 | 300 |
MFX400-1mRZ1-R-12C2.5 | 12×2.5 | 0.7 | 1.3 | 18.6 | 490 |
MFX400-1mRZ1-R-19C2.5 | 19×2.5 | 0.7 | 1.4 | 22.1 | 750 |
MFX400-1mRZ1-R-27C2.5 | 27×2.5 | 0.7 | 1.5 | 26.4 | 1060 |
