IEC 60092标准海洋工程及船用电缆
MTX400 0.6/1kV XLPE绝缘，LSOH（SHF1）护套阻燃电力&控制缆（多芯）
应用
该非铠装电力&控制电缆适用于船体上任何不受机械危害位置的固定安装，符合IEC 60092-352标准。该电缆阻燃、低烟、无卤。
标准
IEC 60092-350/351/353/359
IEC 60332-1
IEC 60332-3-22
IEC 60754-1/2
IEC 61034

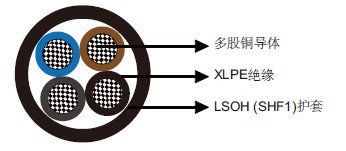

结构
导体：Class 2多股铜导体，圆形或扇形。Class 5多股铜导体可选。
绝缘：XLPE。
填充（可选）：无卤填充物
外护套：LSOH（SHF1）。SHF2可选。
线芯识别
两芯：蓝，棕。
三芯：棕，黑，灰。
四芯：蓝，棕，黑，灰。
五芯：蓝，棕，黑，灰，黑。
多芯：白底色加黑色数字。
带黄/绿线（可选）
两芯+地线（3G）：黄/绿，蓝，棕。
三芯+地线（4G）：黄/绿，棕，黑，灰。
四芯+地线（5G）：黄/绿，蓝，棕，黑，灰。
机械和热性能
固定安装弯曲半径：6×OD（OD>25mm）；4×OD（OD ≤25mm）
温度范围：-30℃ ~ +80℃
尺寸和重量
MTX400 1RZ1-R多芯0.6/1kV（-R表示class 2导体。对于class 5导体，请将-R改成-F）
| 订货代码 | 结构 芯数×截面积 （mm2） |
标称绝缘厚度 mm |
标称护套厚度 mm |
标称外径 mm |
标称重量 kg/km |
|---|---|---|---|---|---|
| MTX400-1RZ1-R-2C1.5 | 2×1.5 | 0.7 | 1.1 | 8.4 | 80 |
| MTX400-1RZ1-R-2C2.5 | 2×2.5 | 0.7 | 1.1 | 9.2 | 100 |
| MTX400-1RZ1-R-2C4 | 2×4 | 0.9 | 1.1 | 11.1 | 135 |
| MTX400-1RZ1-R-2C6 | 2×6 | 0.9 | 1.2 | 12.4 | 185 |
| MTX400-1RZ1-R-2C10 | 2×10 | 0.9 | 1.2 | 14.1 | 270 |
| MTX400-1RZ1-R-2C16 | 2×16 | 0.9 | 1.3 | 16.4 | 400 |
| MTX400-1RZ1-R-2C25 | 2×25 | 0.9 | 1.3 | 18.8 | 700 |
| MTX400-1RZ1-R-2C35 | 2×35 | 0.9 | 1.3 | 21.4 | 930 |
| MTX400-1RZ1-R-2C50 | 2×50 | 1.0 | 1.3 | 24.2 | 1290 |
| MTX400-1RZ1-R-3C1.5(3G1.5) | 3×(G)1.5 | 0.7 | 1.1 | 8.8 | 100 |
| MTX400-1RZ1-R-3C2.5(3G2.5) | 3×(G)2.5 | 0.7 | 1.1 | 9.8 | 130 |
| MTX400-1RZ1-R-3C4(3G4) | 3×(G)4 | 0.9 | 1.2 | 12.0 | 190 |
| MTX400-1RZ1-R-3C6(3G6) | 3×(G)6 | 0.9 | 1.2 | 13.2 | 250 |
| MTX400-1RZ1-R-3C10 | 3×10 | 0.9 | 1.3 | 15.2 | 380 |
| MTX400-1RZ1-R-3C16(3G16) | 3×16 | 0.9 | 1.3 | 17.5 | 560 |
| MTX400-1RZ1-R-3C25 | 3×25 | 0.9 | 1.5 | 20.7 | 875 |
| MTX400-1RZ1-R-3C35 | 3×35 | 0.9 | 1.6 | 23.5 | 1220 |
| MTX400-1RZ1-R-3C35S | 3×35 (sector shaped) | 0.9 | 1.5 | 20.1 | 1135 |
| MTX400-1RZ1-R-3C50 | 3×50 | 1.0 | 1.7 | 26.7 | 1780 |
| MTX400-1RZ1-R-3C50S | 3×50 (sector shaped) | 1.0 | 1.7 | 22.8 | 1530 |
| MTX400-1RZ1-R-3C70S | 3×70 (sector shaped) | 1.1 | 1.8 | 26.7 | 2150 |
| MTX400-1RZ1-R-3C95S | 3×95 (sector shaped) | 1.1 | 1.9 | 30.2 | 2900 |
| MTX400-1RZ1-R-3C120S | 3×120 (sector shaped) | 1.2 | 2.1 | 34.0 | 3675 |
| MTX400-1RZ1-R-4C1.5(4G1.5) | 4×(G)1.5 | 0.7 | 1.1 | 9.6 | 120 |
| MTX400-1RZ1-R-4C2.5(4G2.5) | 4×(G)2.5 | 0.7 | 1.1 | 10.7 | 165 |
| MTX400-1RZ1-R-4C4(4G4) | 4×(G)4 | 0.9 | 1.2 | 13.2 | 240 |
| MTX400-1RZ1-R-4C6(4G6) | 4×(G)6 | 0.9 | 1.2 | 14.5 | 320 |
| MTX400-1RZ1-R-4C10(4G10) | 4×(G)10 | 0.9 | 1.3 | 16.7 | 490 |
| MTX400-1RZ1-R-4C16(4G16) | 4×(G)16 | 0.9 | 1.4 | 19.5 | 740 |
| MTX400-1RZ1-R-4C25(4G25) | 4×(G)25 | 0.9 | 1.5 | 22.8 | 1145 |
| MTX400-1RZ1-R-4G35 | 4G35 | 0.9 | 1.7 | 26.0 | 1515 |
| MTX400-1RZ1-R-4G50 | 4G50 | 1.0 | 1.8 | 29.7 | 2340 |
| MTX400-1RZ1-R-5C1.5(5G1.5) | 5×(G)1.5 | 0.7 | 1.1 | 10.5 | 145 |
| MTX400-1RZ1-R-5C2.5(5G2.5) | 5×(G)2.5 | 0.7 | 1.2 | 11.9 | 205 |
| MTX400-1RZ1-R-5G6 | 5G6 | 0.9 | 1.3 | 16.1 | 400 |
| MTX400-1RZ1-R-5G16 | 5G16 | 0.9 | 1.5 | 21.6 | 920 |
| MTX400-1RZ1-R-6C1.5 | 6×1.5 | 0.7 | 1.2 | 11.6 | 180 |
| MTX400-1RZ1-R-7C1.5 | 7×1.5 | 0.7 | 1.2 | 11.7 | 195 |
| MTX400-1RZ1-R-8C1.5(8G1.5) | 8×(G)1.5 | 0.7 | 1.2 | 12.7 | 225 |
| MTX400-1RZ1-R-10C1.5 | 10×1.5 | 0.7 | 1.3 | 14.8 | 275 |
| MTX400-1RZ1-R-12C1.5 | 12×1.5 | 0.7 | 1.3 | 15.3 | 315 |
| MTX400-1RZ1-R-16C1.5 | 16×1.5 | 0.7 | 1.4 | 17.2 | 410 |
| MTX400-1RZ1-R-19C1.5 | 19×1.5 | 0.7 | 1.4 | 18.1 | 470 |
| MTX400-1RZ1-R-24C1.5 | 24×1.5 | 0.7 | 1.5 | 21.3 | 620 |
| MTX400-1RZ1-R-5C2.5 | 5×2.5 | 0.7 | 1.2 | 11.9 | 210 |
| MTX400-1RZ1-R-7C2.5 | 7×2.5 | 0.7 | 1.2 | 13.2 | 280 |
| MTX400-1RZ1-R-12C2.5 | 12×2.5 | 0.7 | 1.3 | 17.4 | 460 |
| MTX400-1RZ1-R-19C2.5 | 19×2.5 | 0.7 | 1.4 | 20.6 | 690 |
| MTX400-1RZ1-R-24C2.5 | 24×2.5 | 0.7 | 1.5 | 24.3 | 880 |
| MTX400-1RZ1-R-27C2.5 | 27×2.5 | 0.7 | 1.5 | 24.6 | 970 |
| MTX400-1RZ1-R-37C2.5 | 37×2.5 | 0.7 | 1.6 | 27.7 | 1300 |
